Spritzschutz >4m mit lackiertem Sicherheitsglas
Ein umlaufender Spritzschutz war gefordert. Um keine Stoßfugen zu erhalten, wurde eine sehr lange Modell-Scheibe mit Lochbohrungen und Ausschnitten über 4m angefertigt.
Da nur eine Test-Steckdosen-Verblendung vor Ort war, fehlen auf den Bildern die weiteren Abdeckungen. Die Besteck-Railing wurde mittels Lochbohrungen ebenfalls auf dem Spritzschutz
montiert. Ein sehr schöner Spritzschutz. Zuvor wurde natürlich auch hier das Glas im Ofen zu
Einscheiben-Sicherheits-Glas vorgespannt und
ist dadurch entsprechend hitzebeständiger sowie Stoßfester als normales Glas. Für die Steckdosen und Rolladenschalter wurden vorher entsprechende Lochbohrungen im Glas
angelegt.
(Für bessere Bildqualität bitte anklicken)

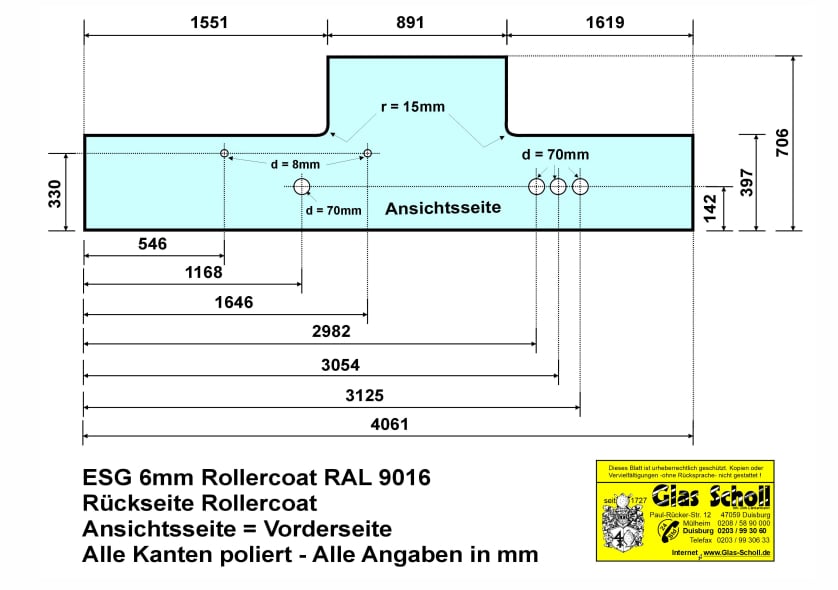

![[Anklicken für Vergrößerung]](small_aufmass 1.jpg) Aufmaßskizze (große Scheibe) |

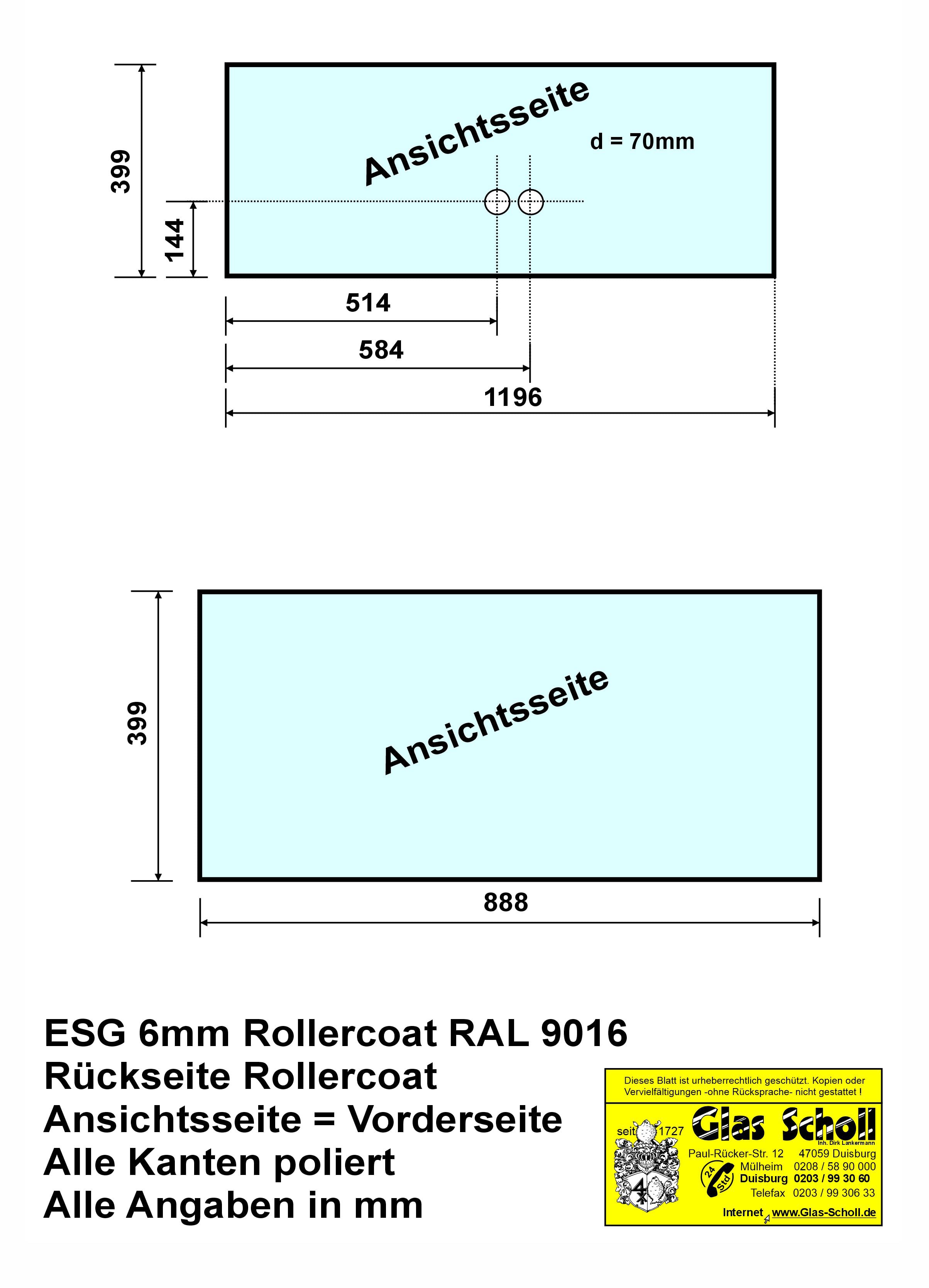

![[Anklicken für Vergrößerung]](small_aufmass 2.jpg) Aufmaßskizze (Seitenscheiben) |

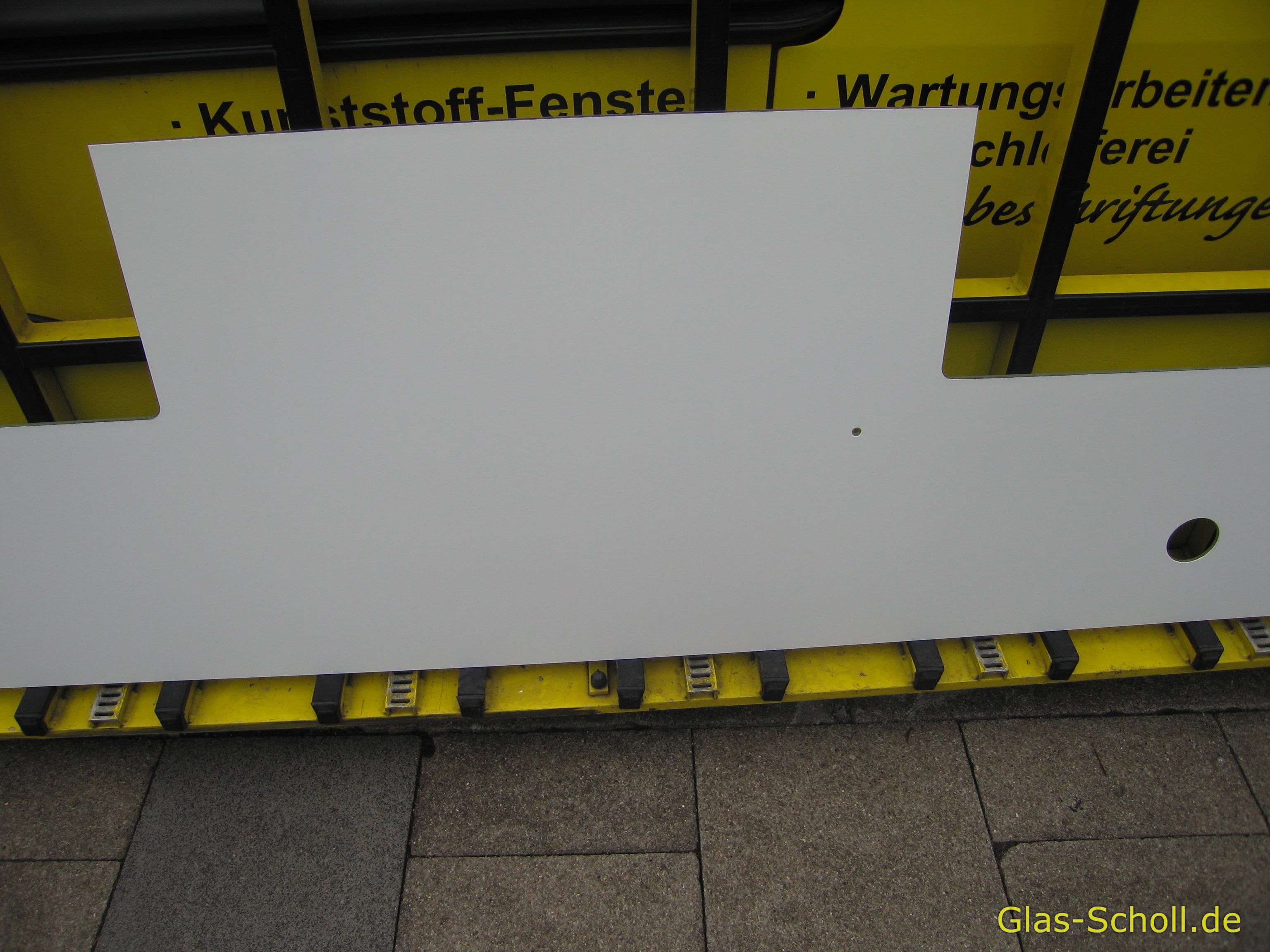

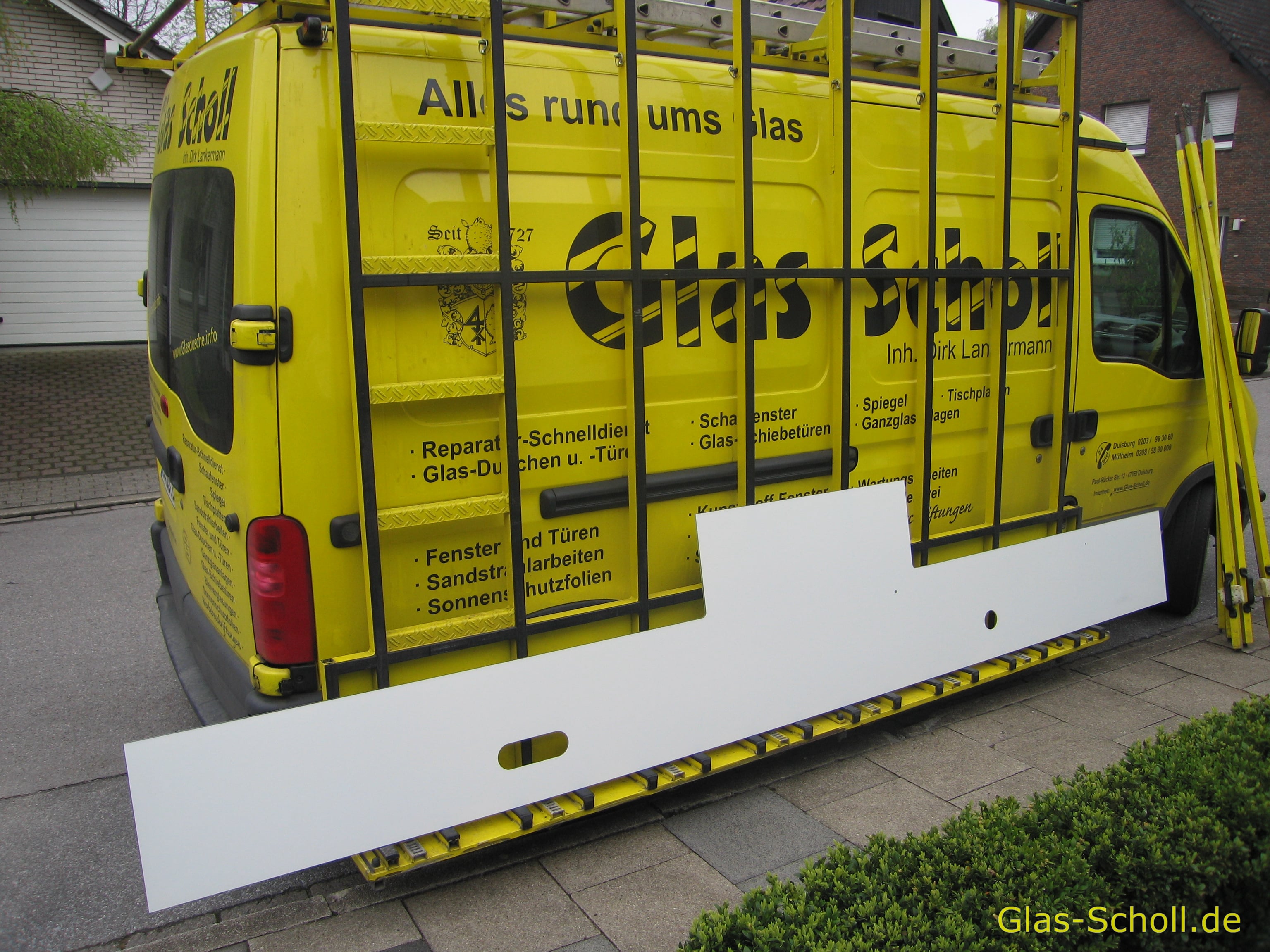

![[Anklicken für Vergrößerung]](small_grosser Modell-Spritzschutz.jpg) Anfertigung (große Modell-Scheibe) |
![[Anklicken für Vergrößerung]](small_Ausschnitt fuer Herdbereich.jpg) Ausschnitt fuer Herdbereich |

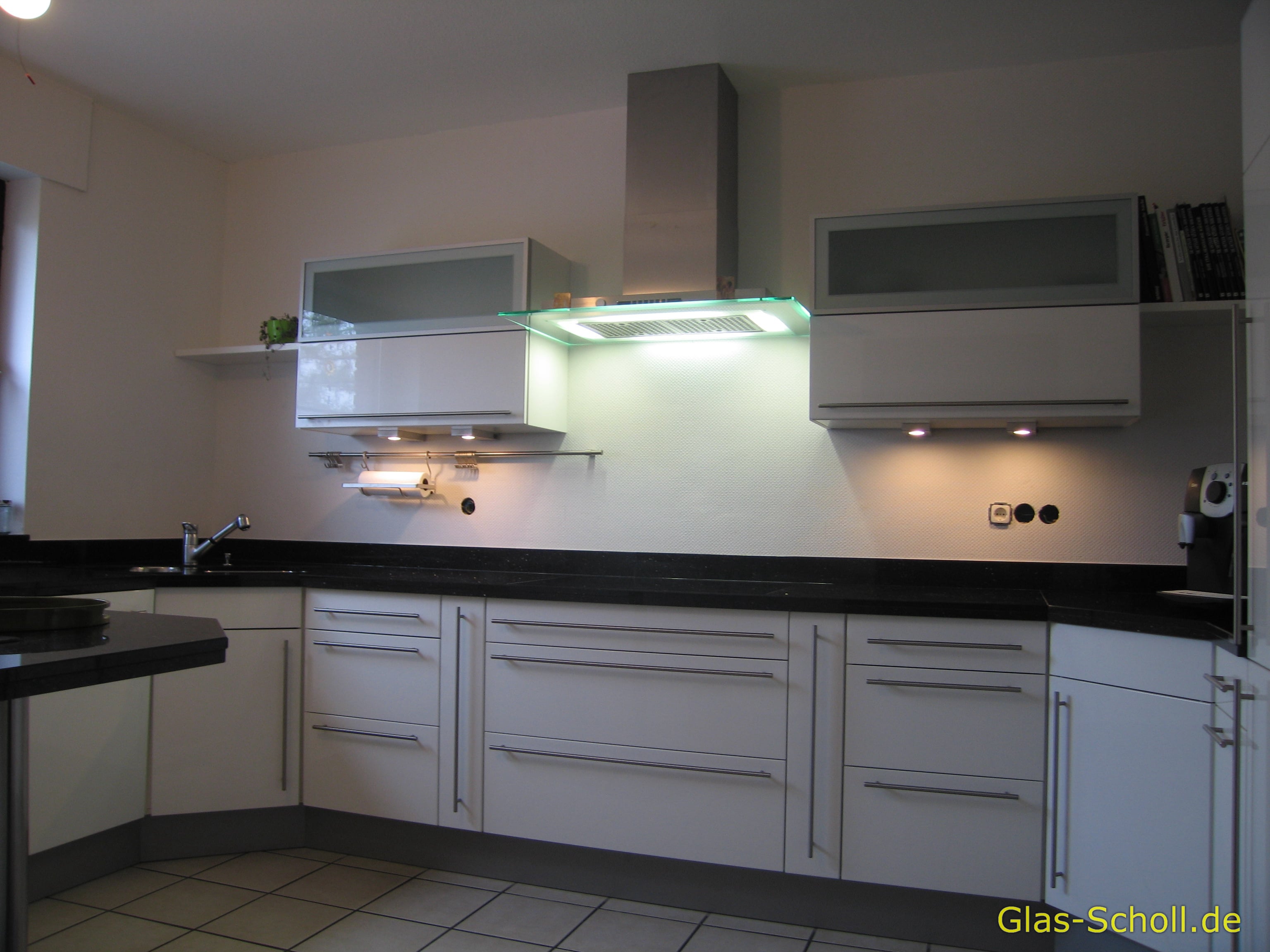

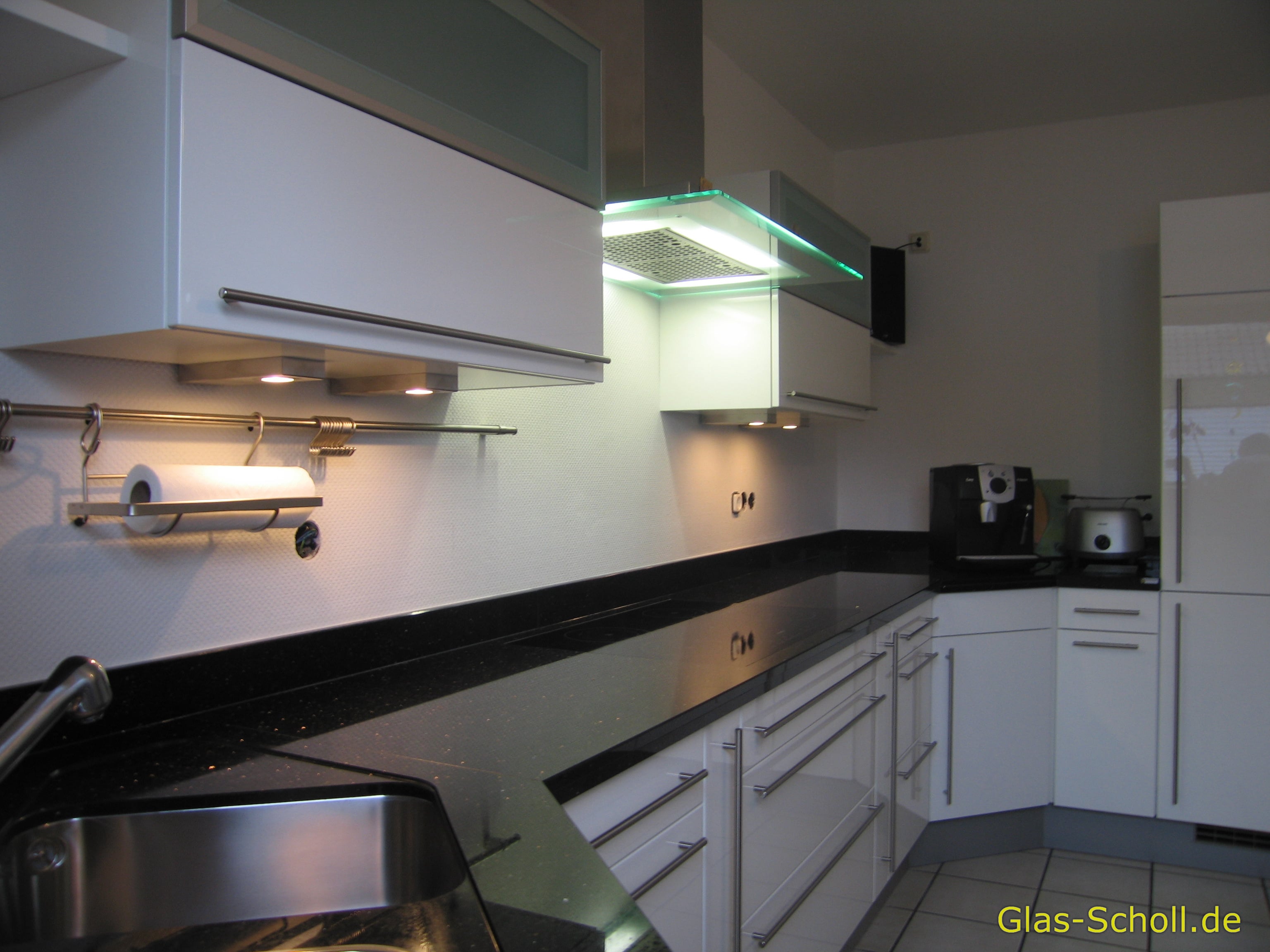

![[Anklicken für Vergrößerung]](small_vorher (von vorne).jpg) vorher (von vorne) |

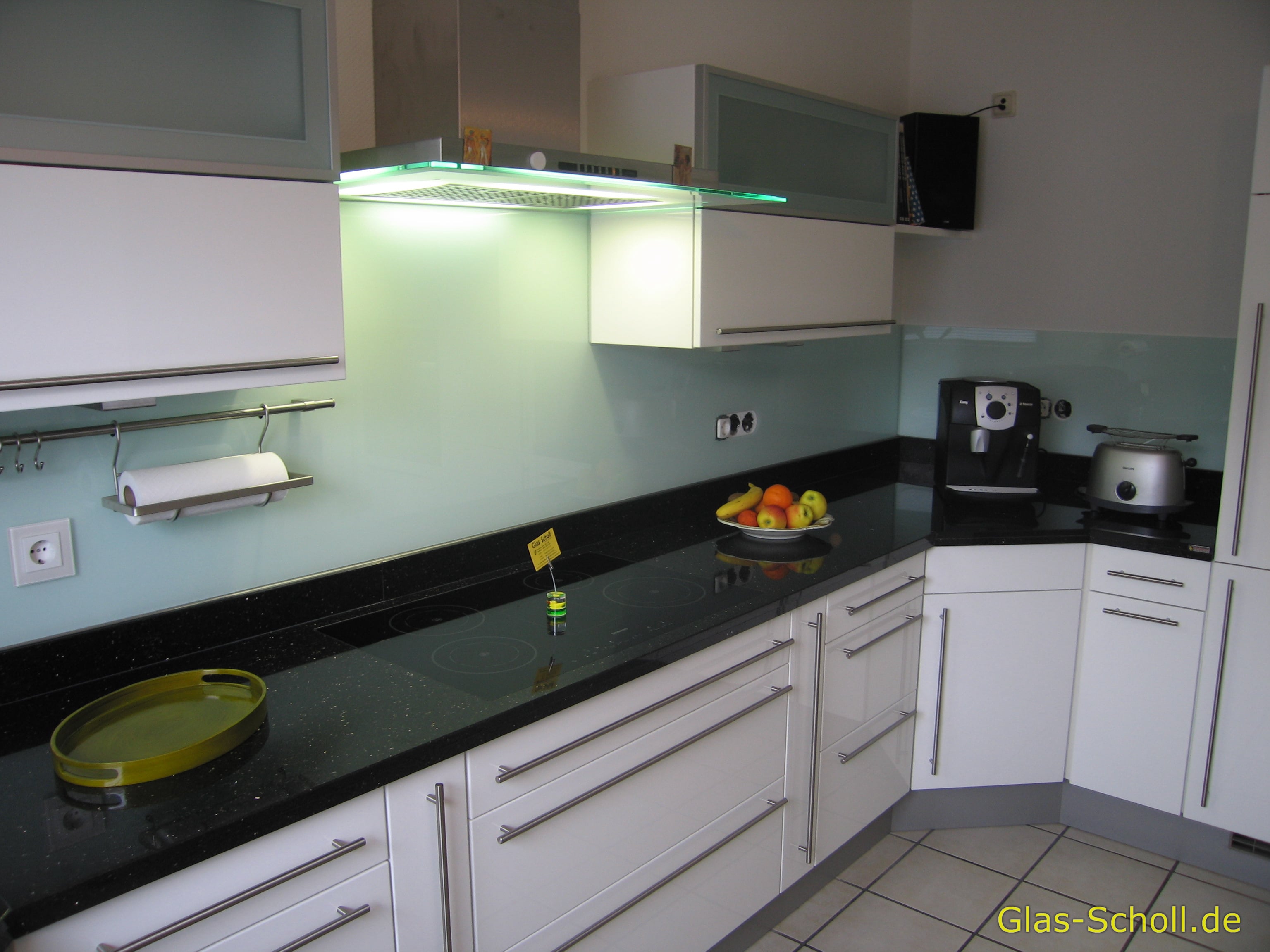

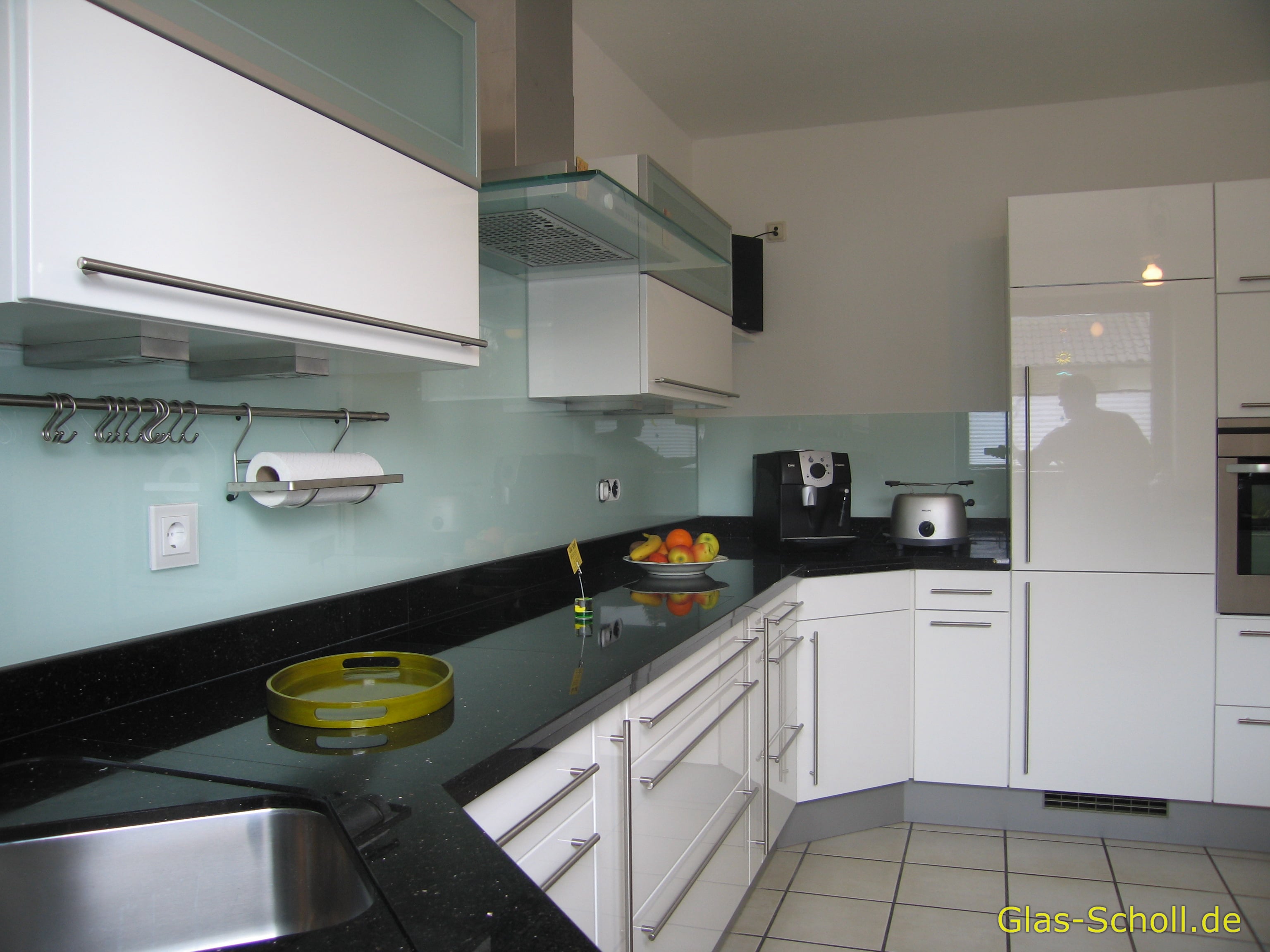

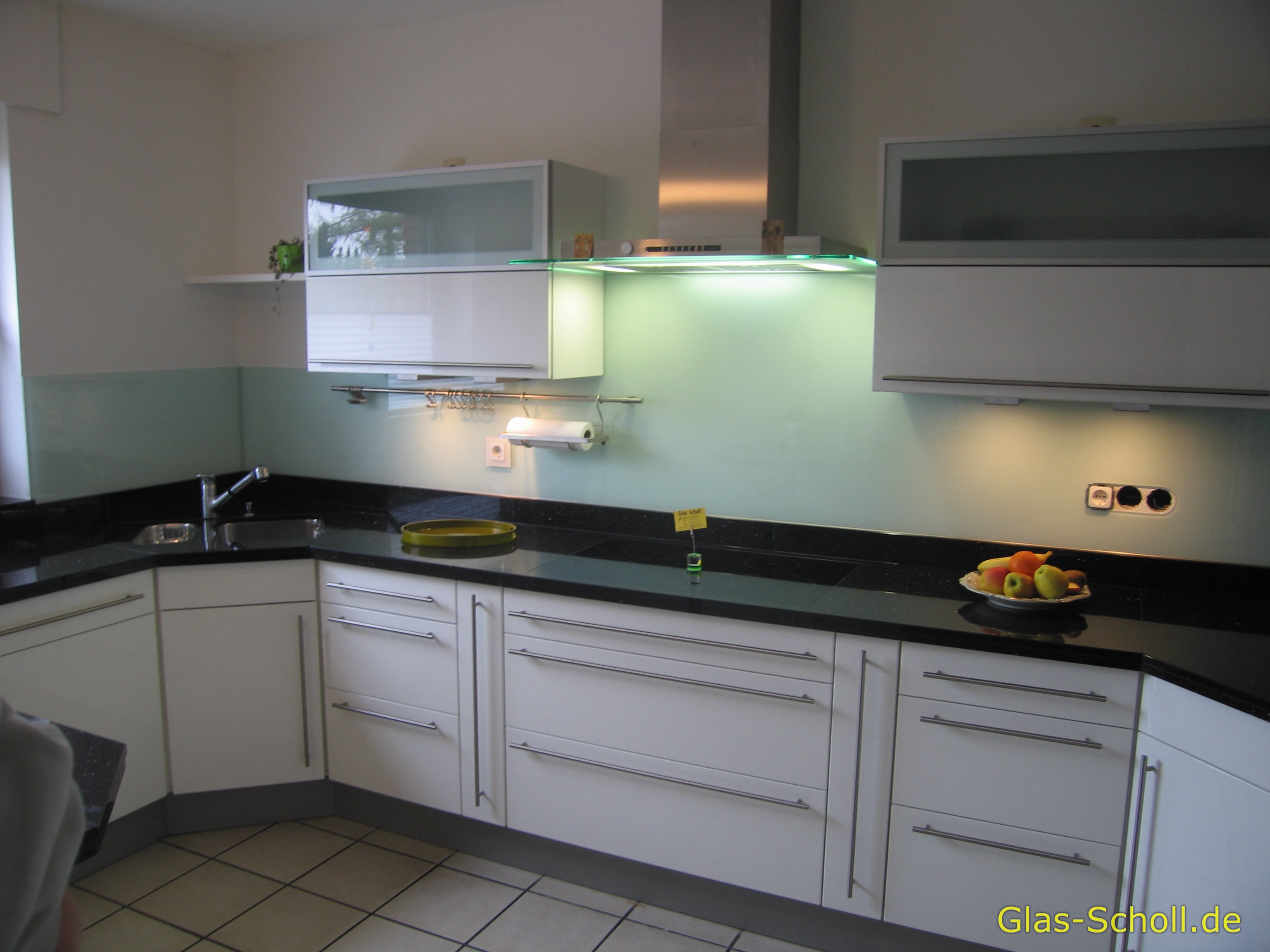

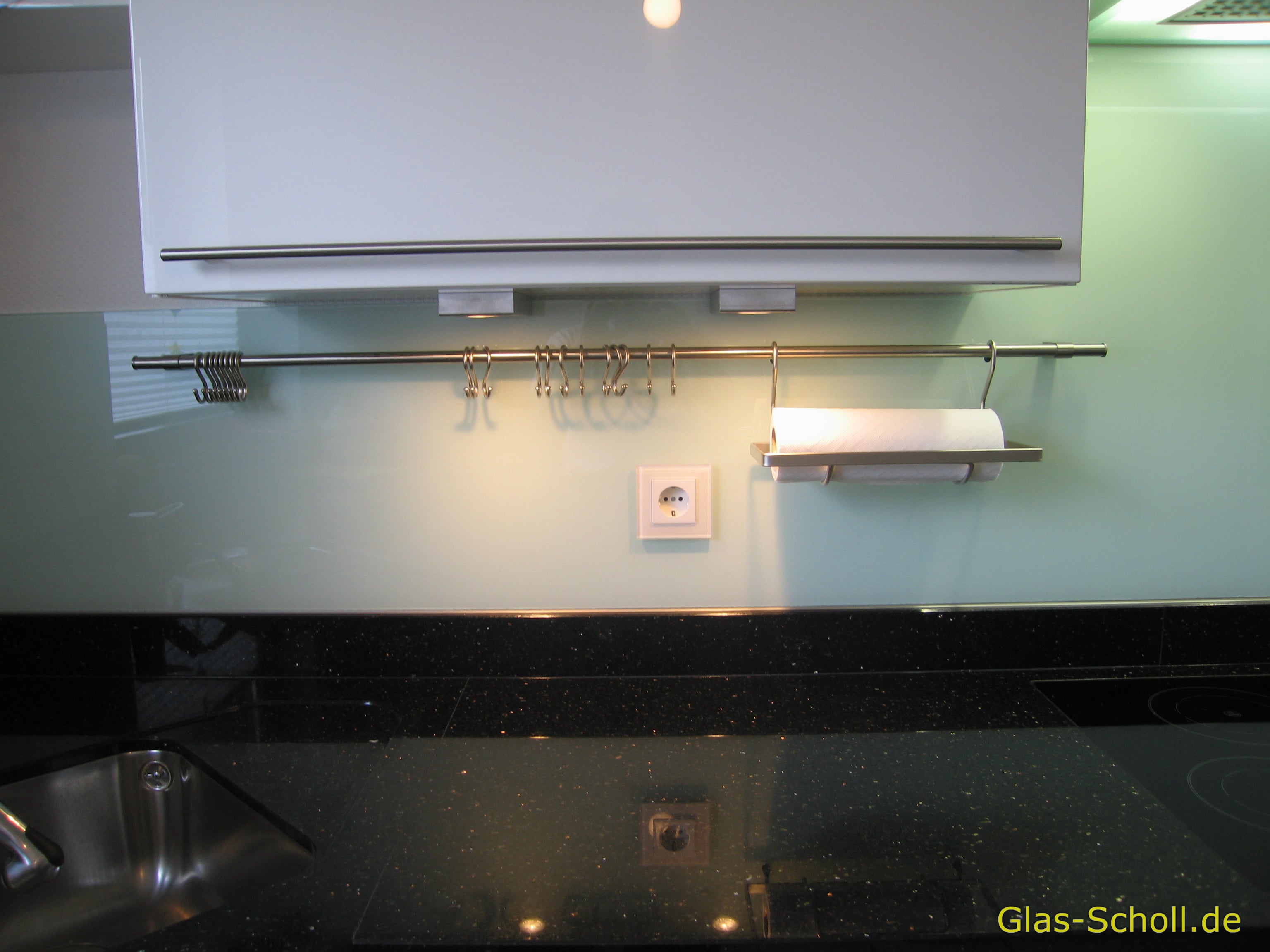

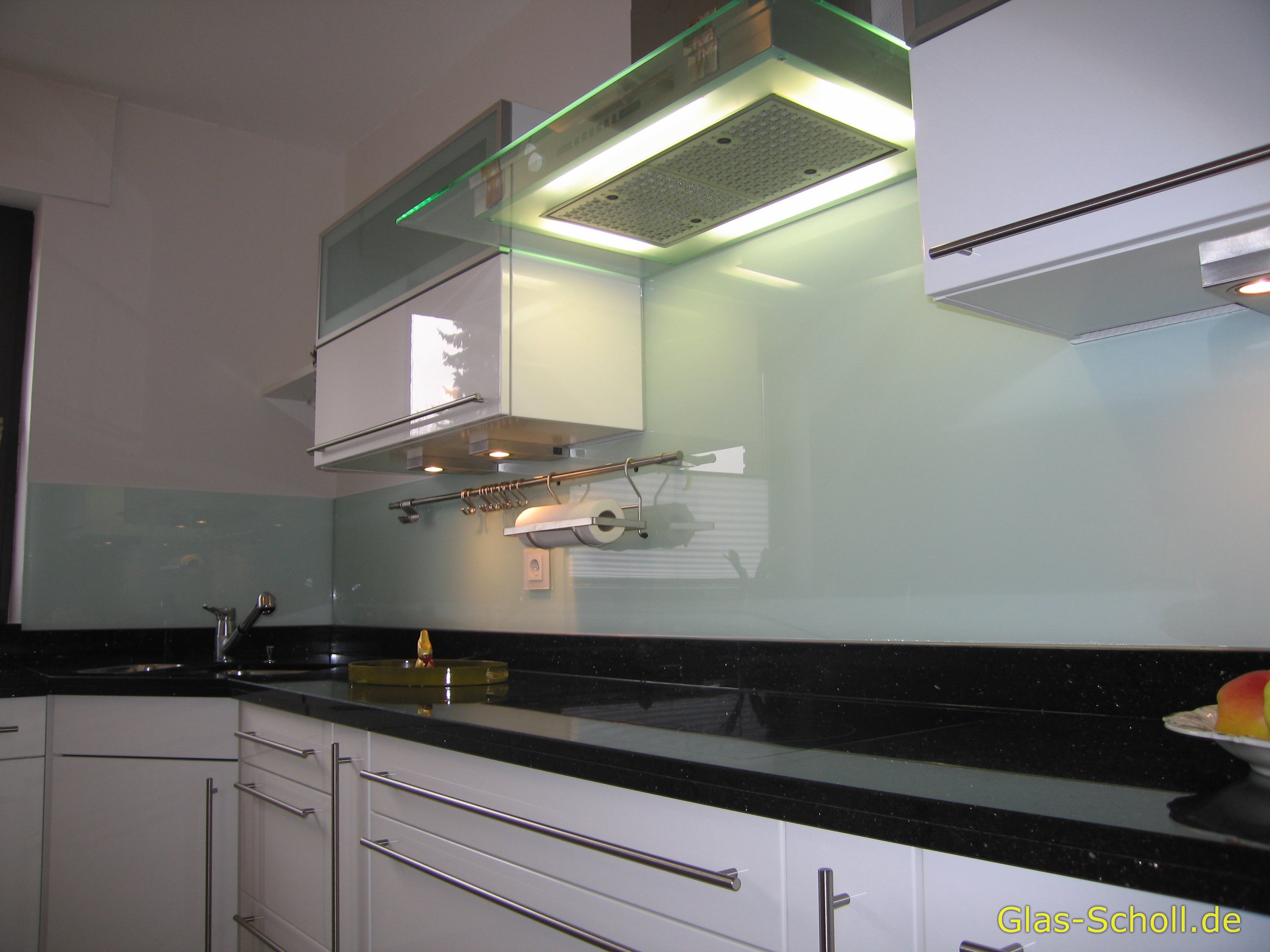

![[Anklicken für Vergrößerung]](small_fertig.jpg) fertig (von vorne) |

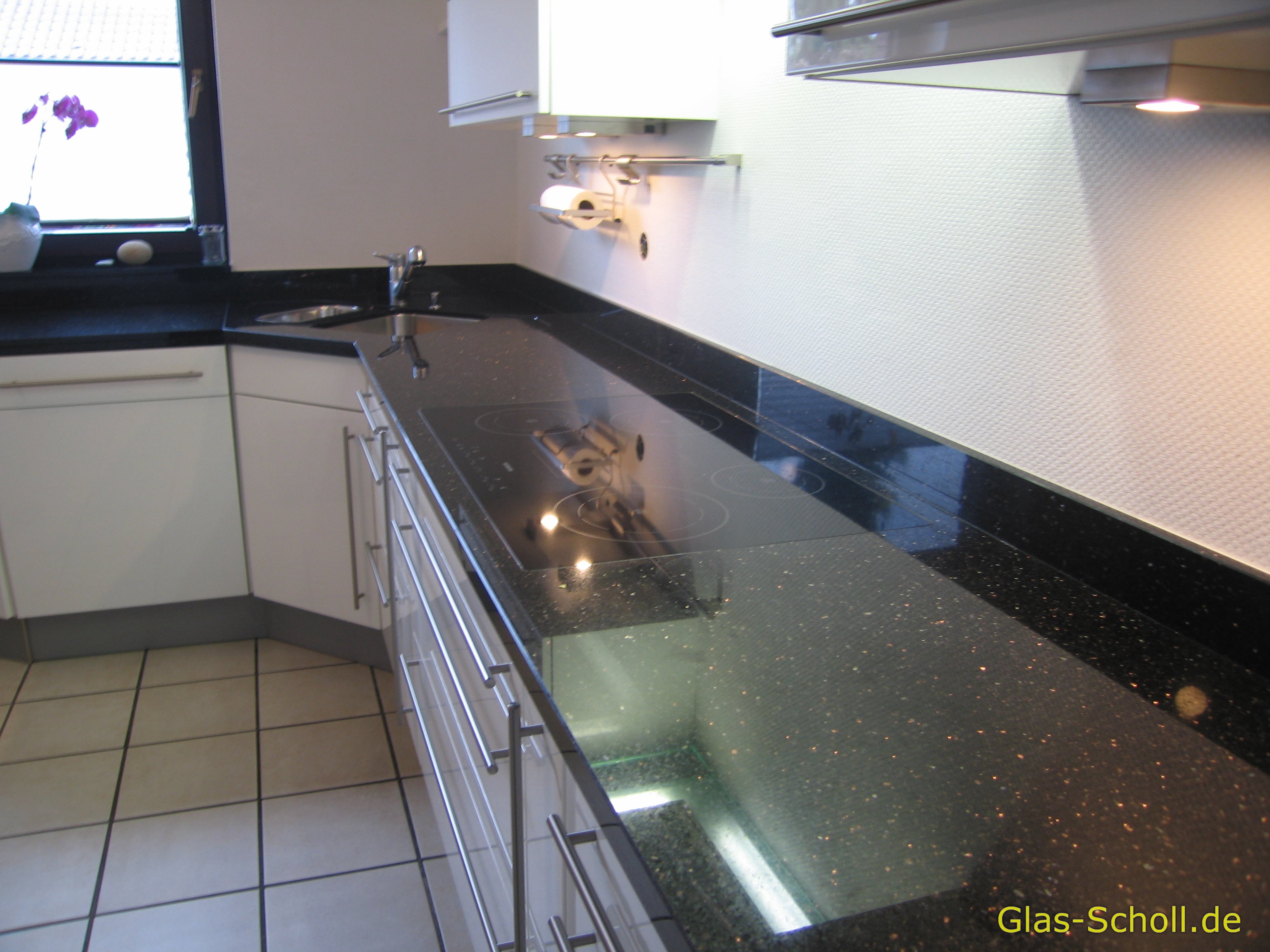

![[Anklicken für Vergrößerung]](small_vorher (linke Seite).jpg) vorher (linke Seite) |
![[Anklicken für Vergrößerung]](small_fertig (nach links).jpg) fertig (linke Seite) |

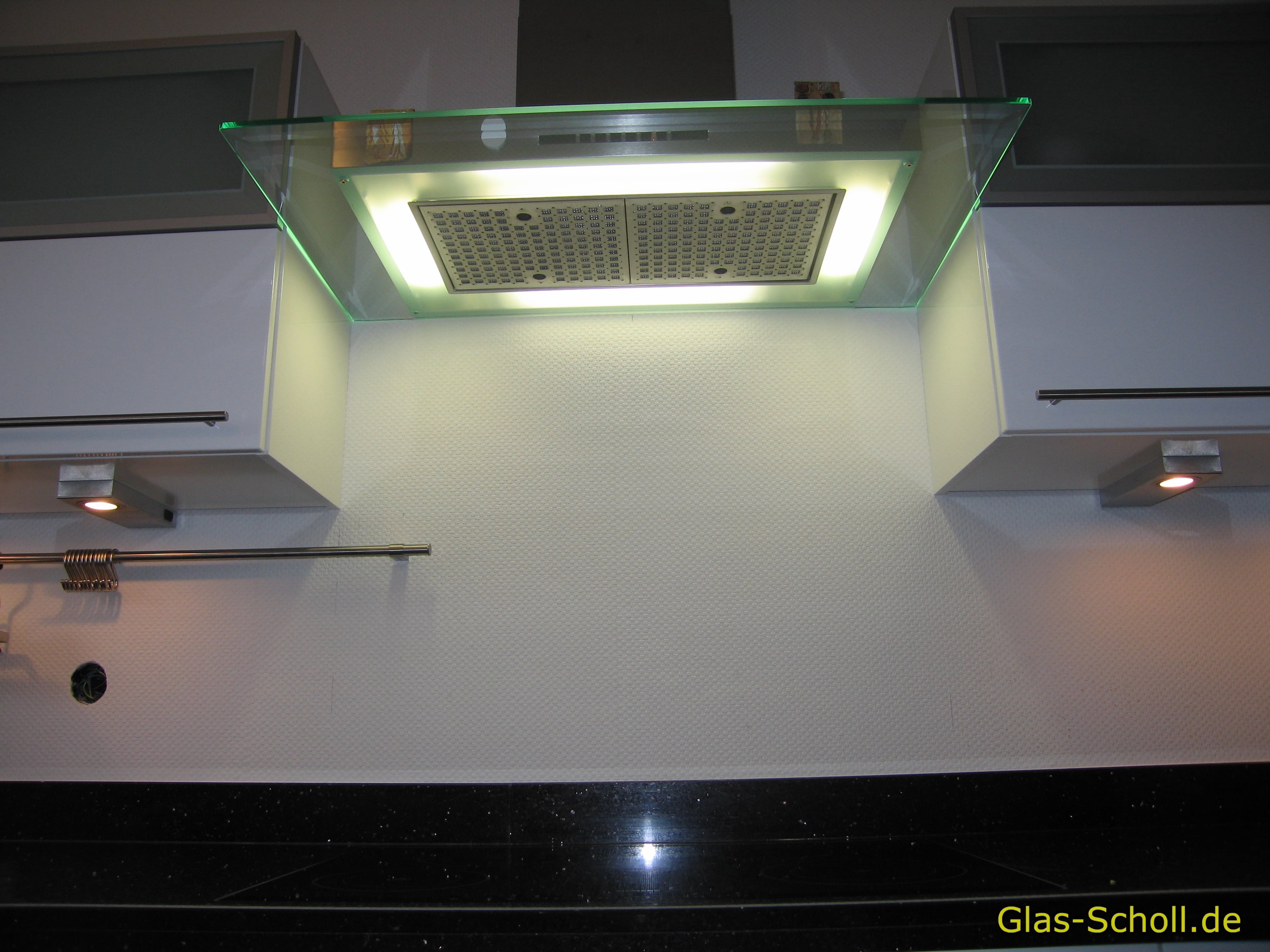

![[Anklicken für Vergrößerung]](small_vorher (Herdbereich).jpg) vorher (Herdbereich) |

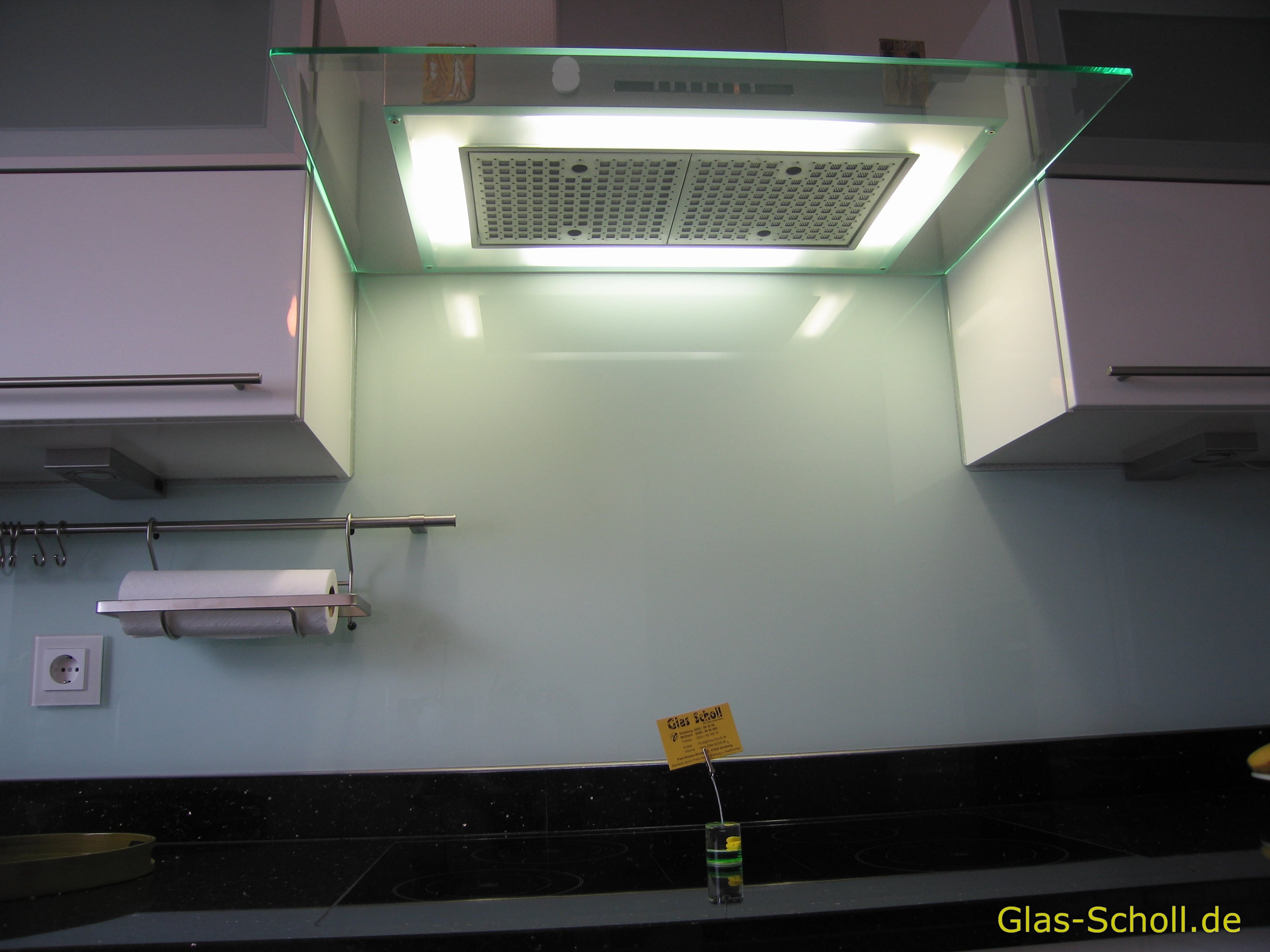

![[Anklicken für Vergrößerung]](small_fertig (Herdbereich).jpg) fertig (Herdbereich) |

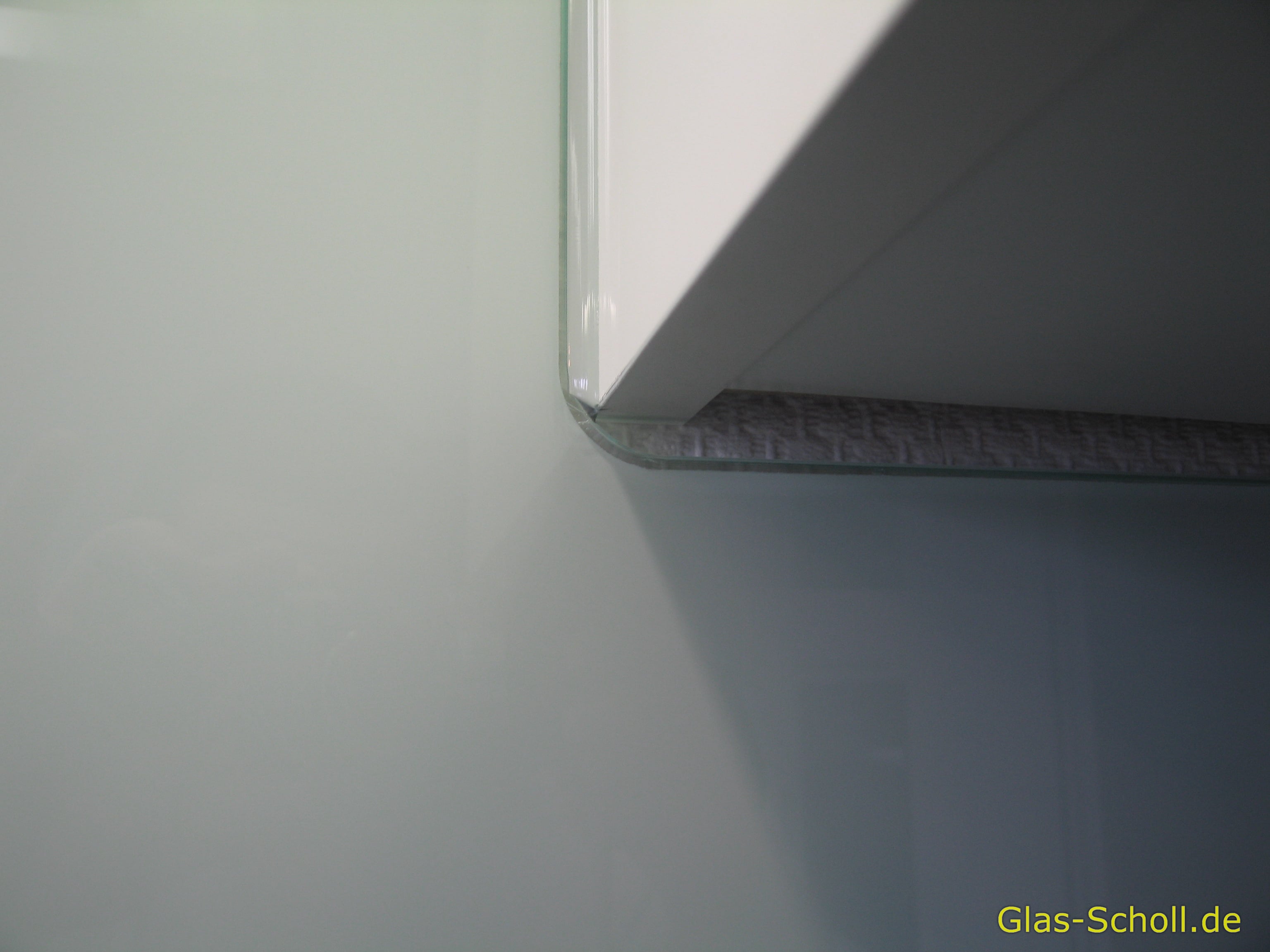

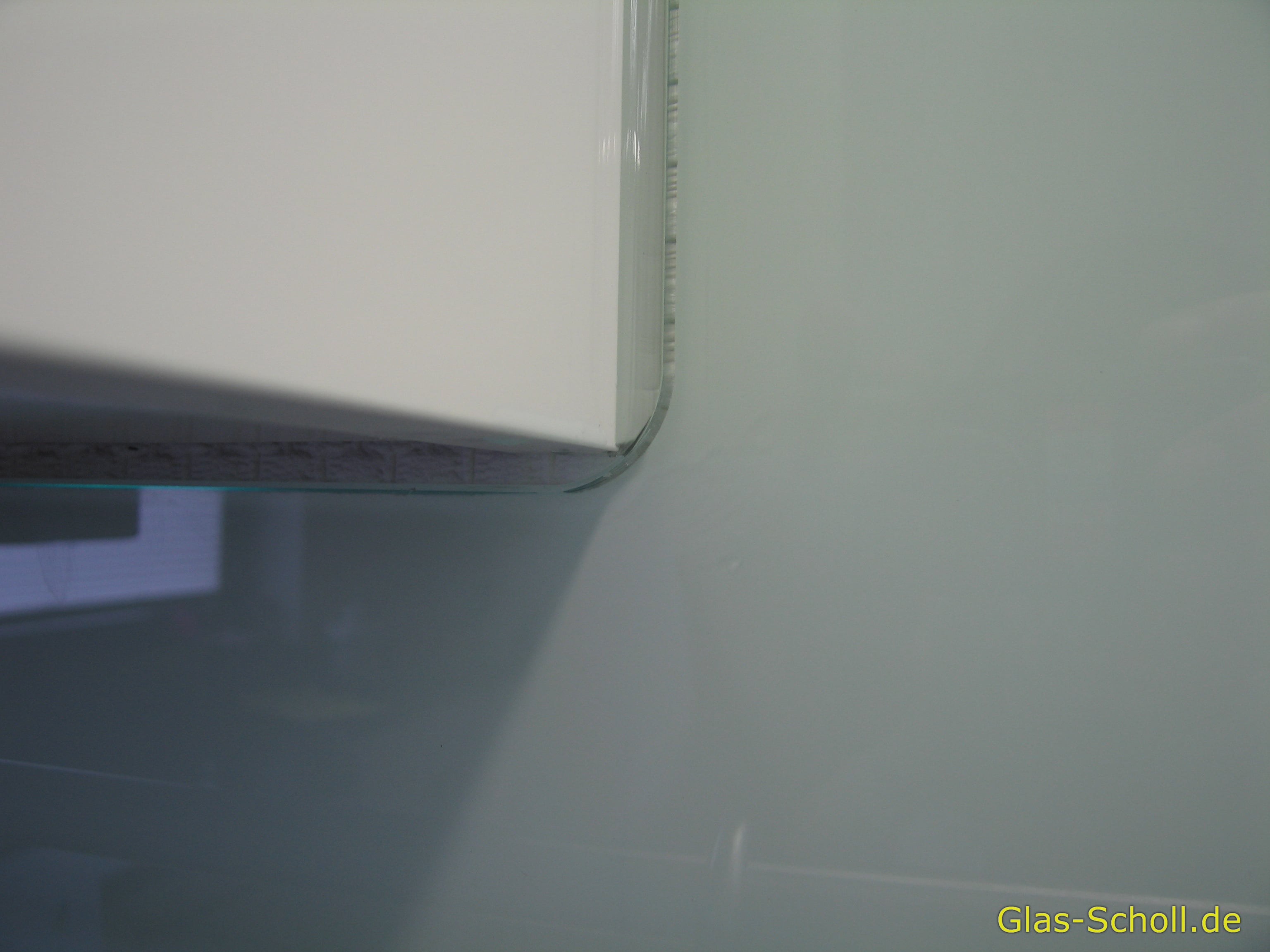

![[Anklicken für Vergrößerung]](small_Detail (Herbereich linke Rundung).jpg) Detail (Herbereich linke Rundung) |
![[Anklicken für Vergrößerung]](small_Detail (Herbereich rechte Rundung).jpg) Detail (Herbereich rechte Rundung) |

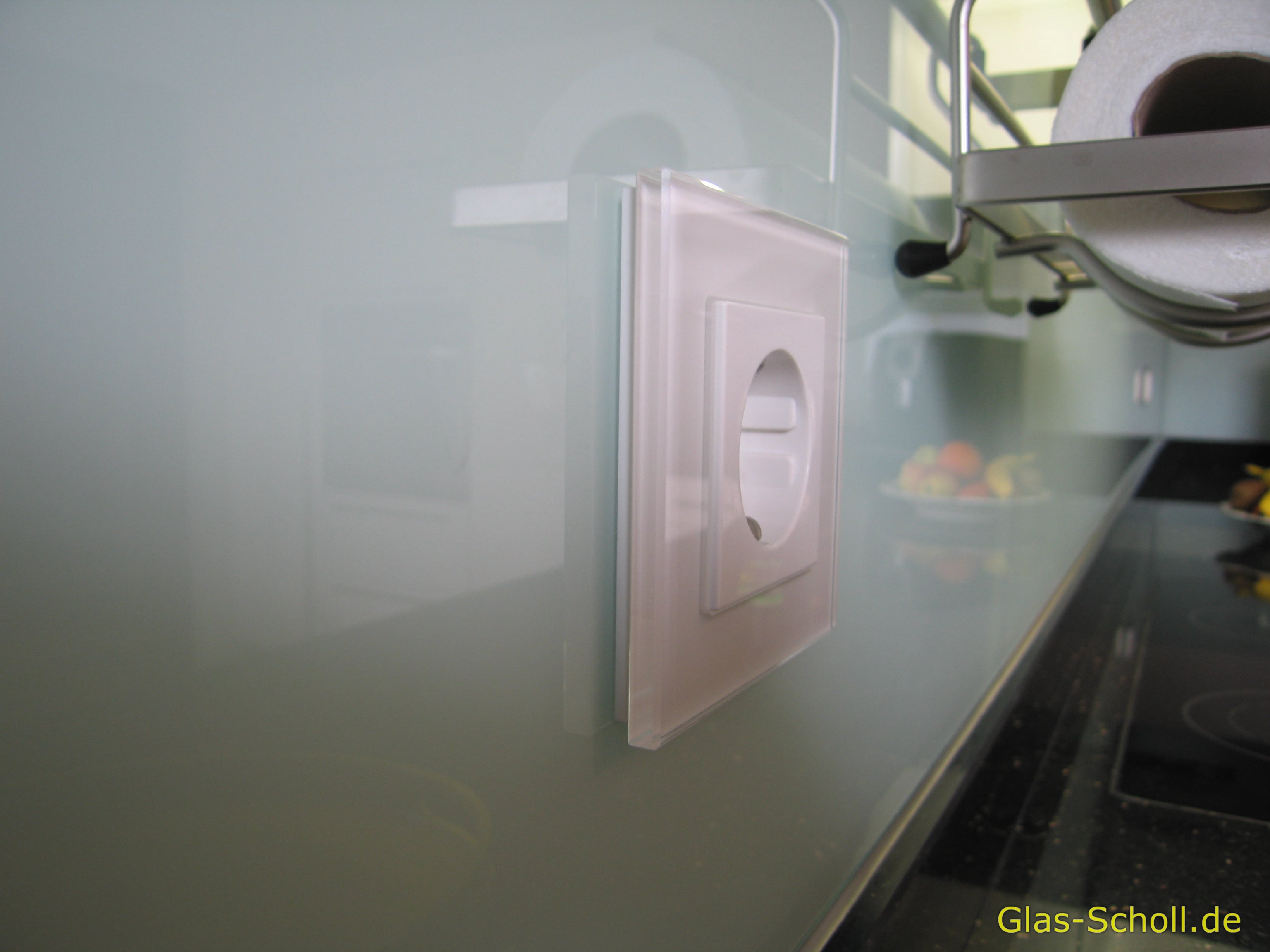

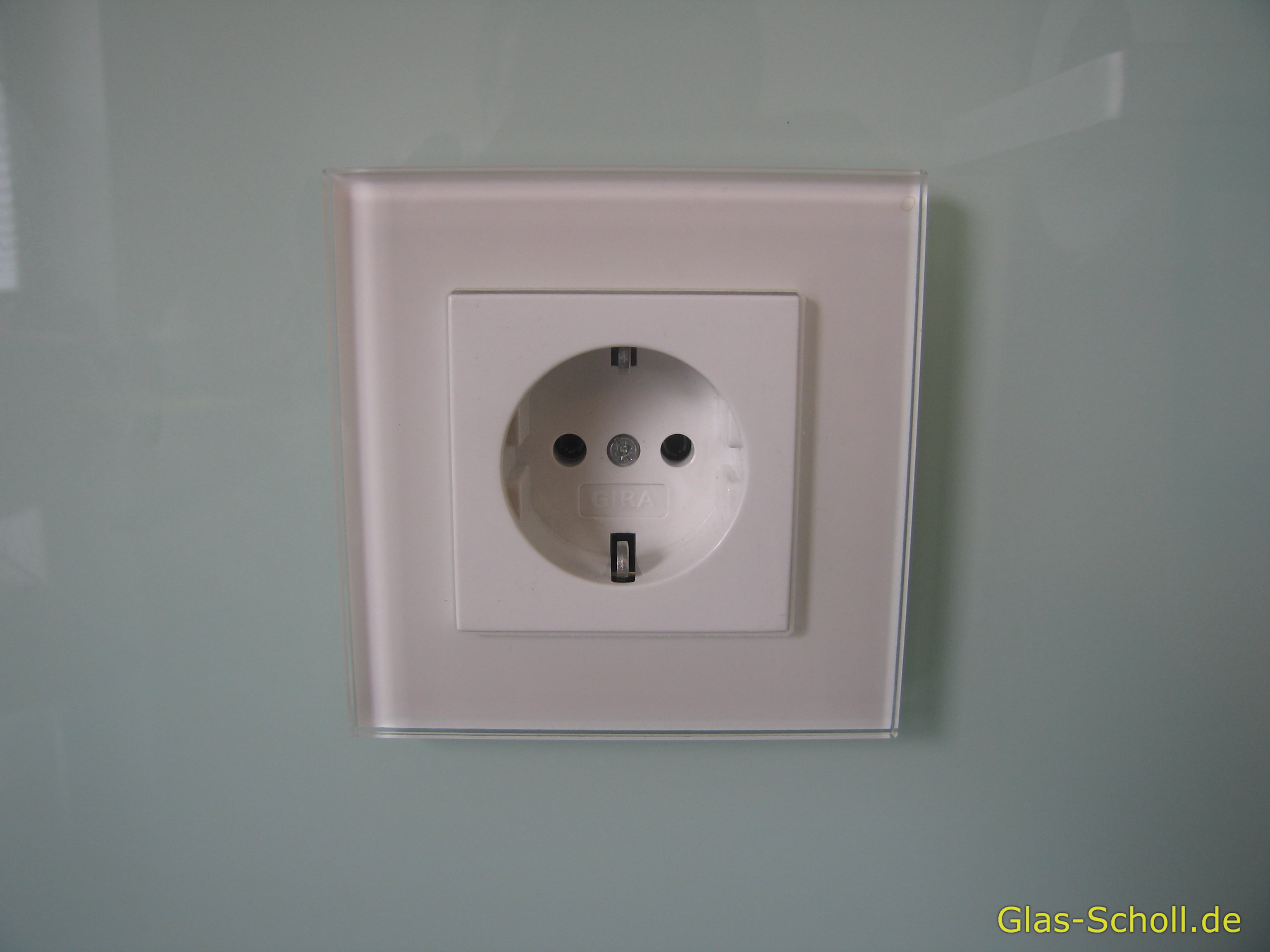

![[Anklicken für Vergrößerung]](small_Detail (Steckdose 2).jpg) Steckdose (Detail) |
![[Anklicken für Vergrößerung]](small_Steckdose (Detail).jpg) Steckdose (Detail) |

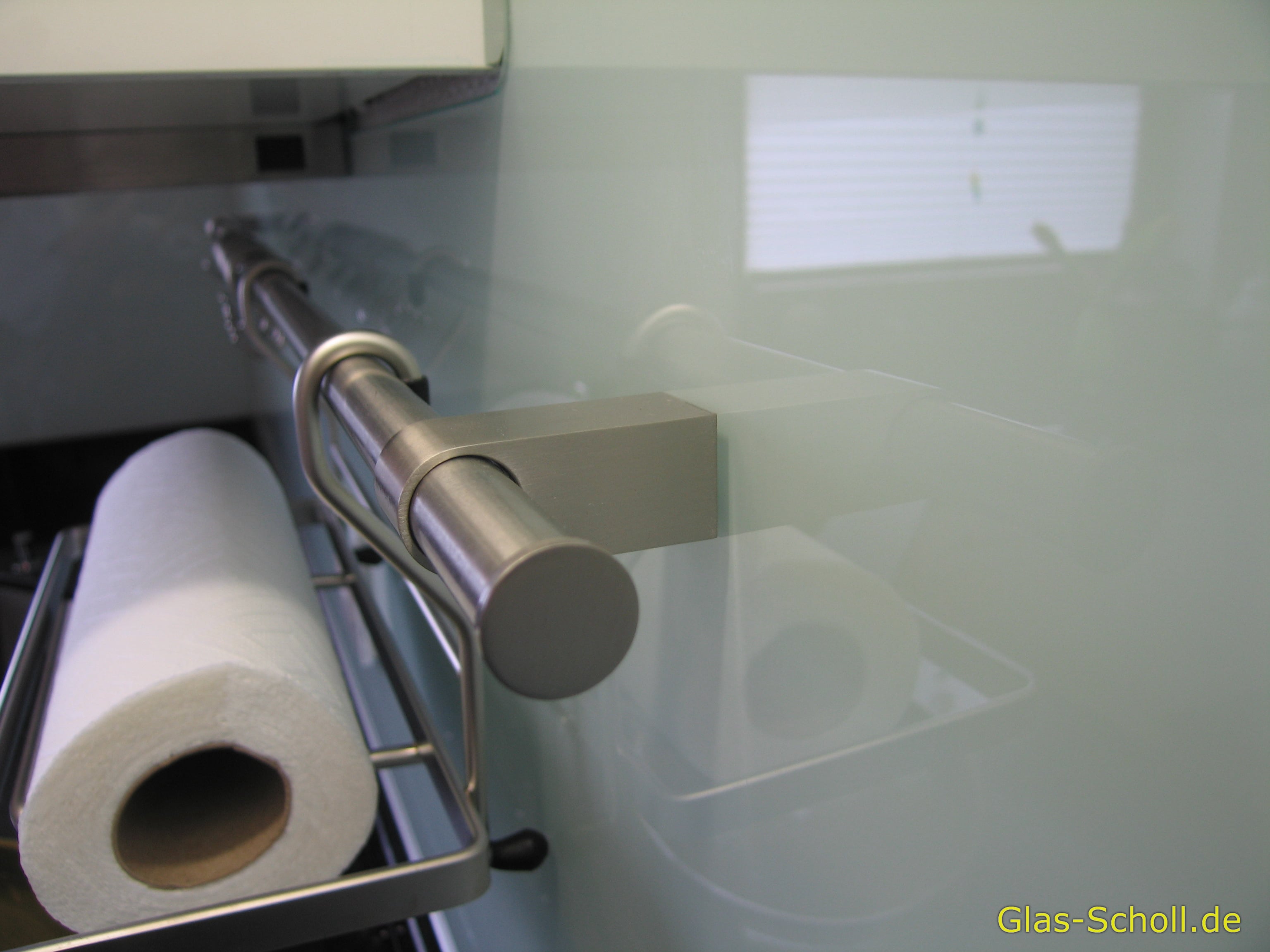

![[Anklicken für Vergrößerung]](small_fertig (Railing).jpg) Railing (fertig) |

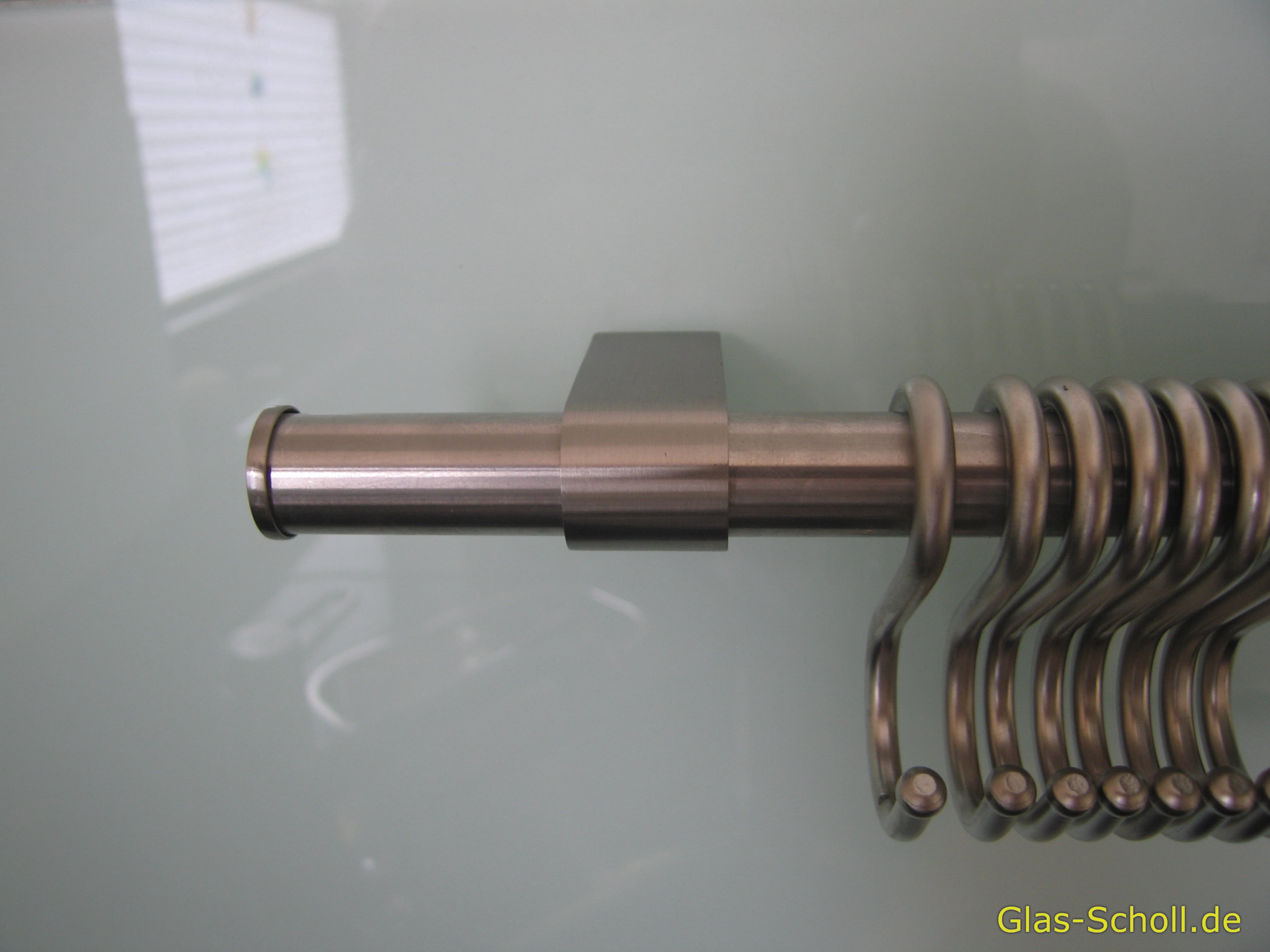

![[Anklicken für Vergrößerung]](small_Railing (Detail 2).jpg) Railing (Detail) |
![[Anklicken für Vergrößerung]](small_Railing (Detail).jpg) Railing (Detail) |

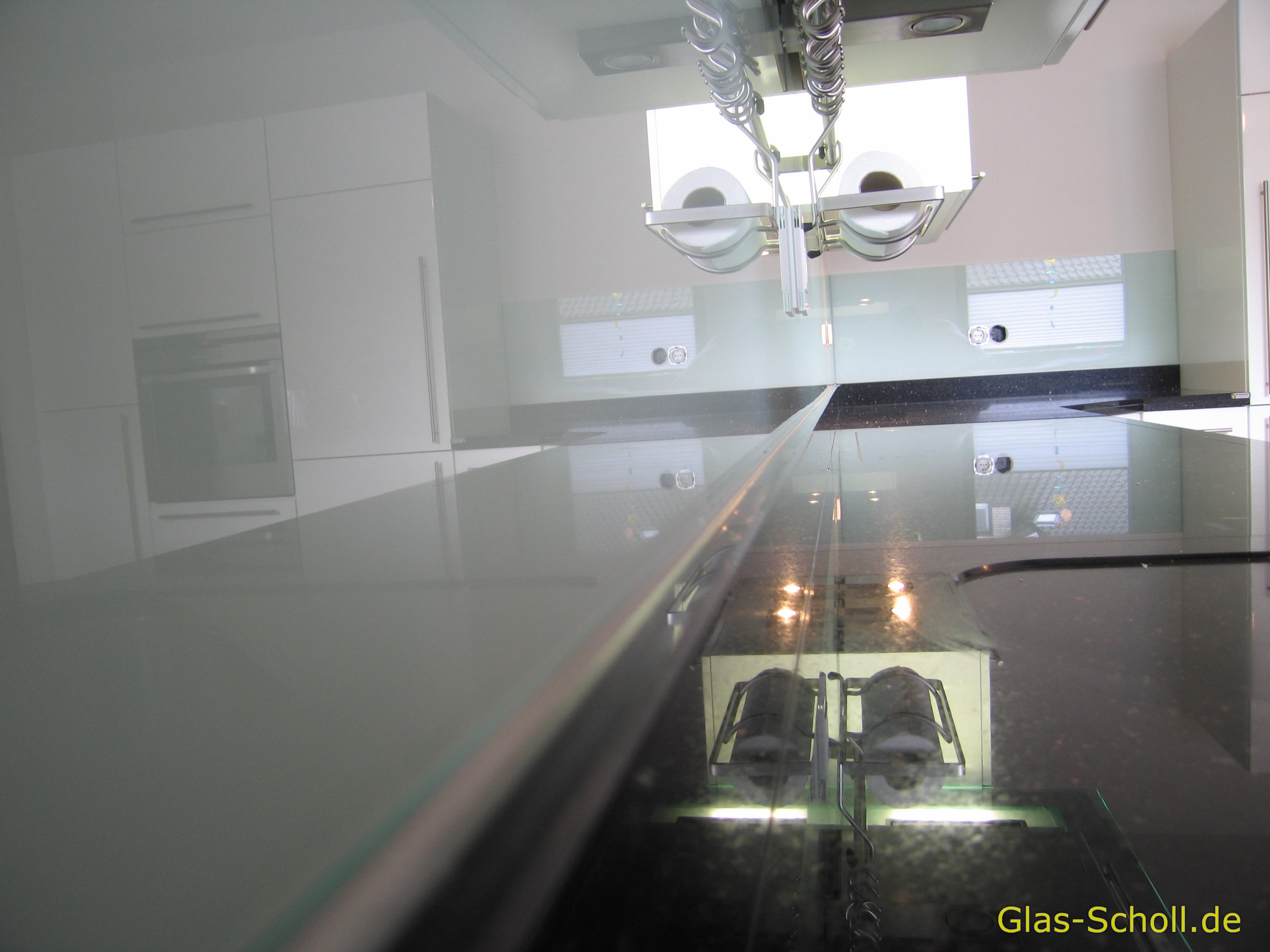

![[Anklicken für Vergrößerung]](small_untere Versiegelung.jpg) untere Versiegelung |

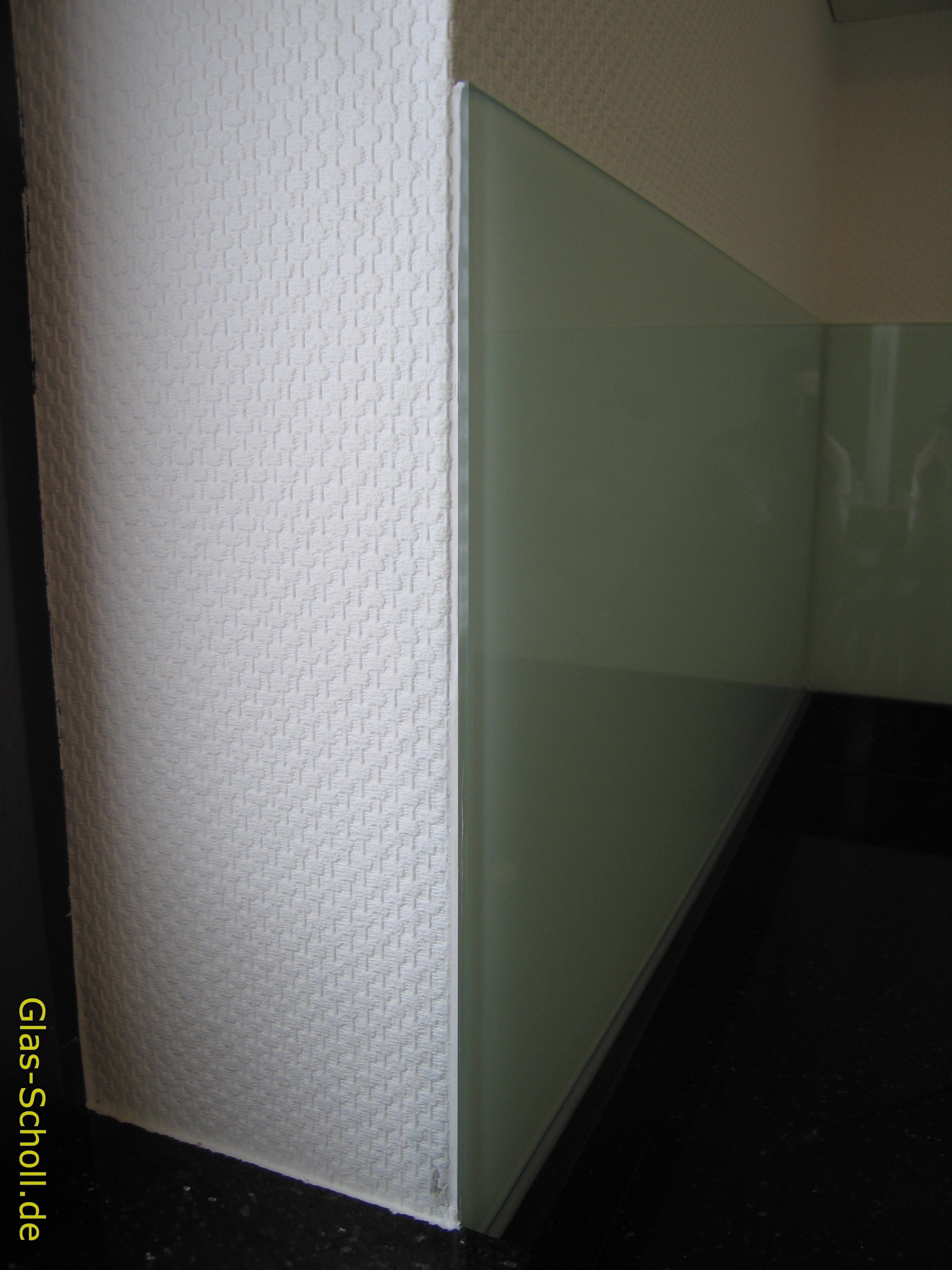

![[Anklicken für Vergrößerung]](small_Versiegelung im Endbereich.jpg) Versiegelung im Endbereich |

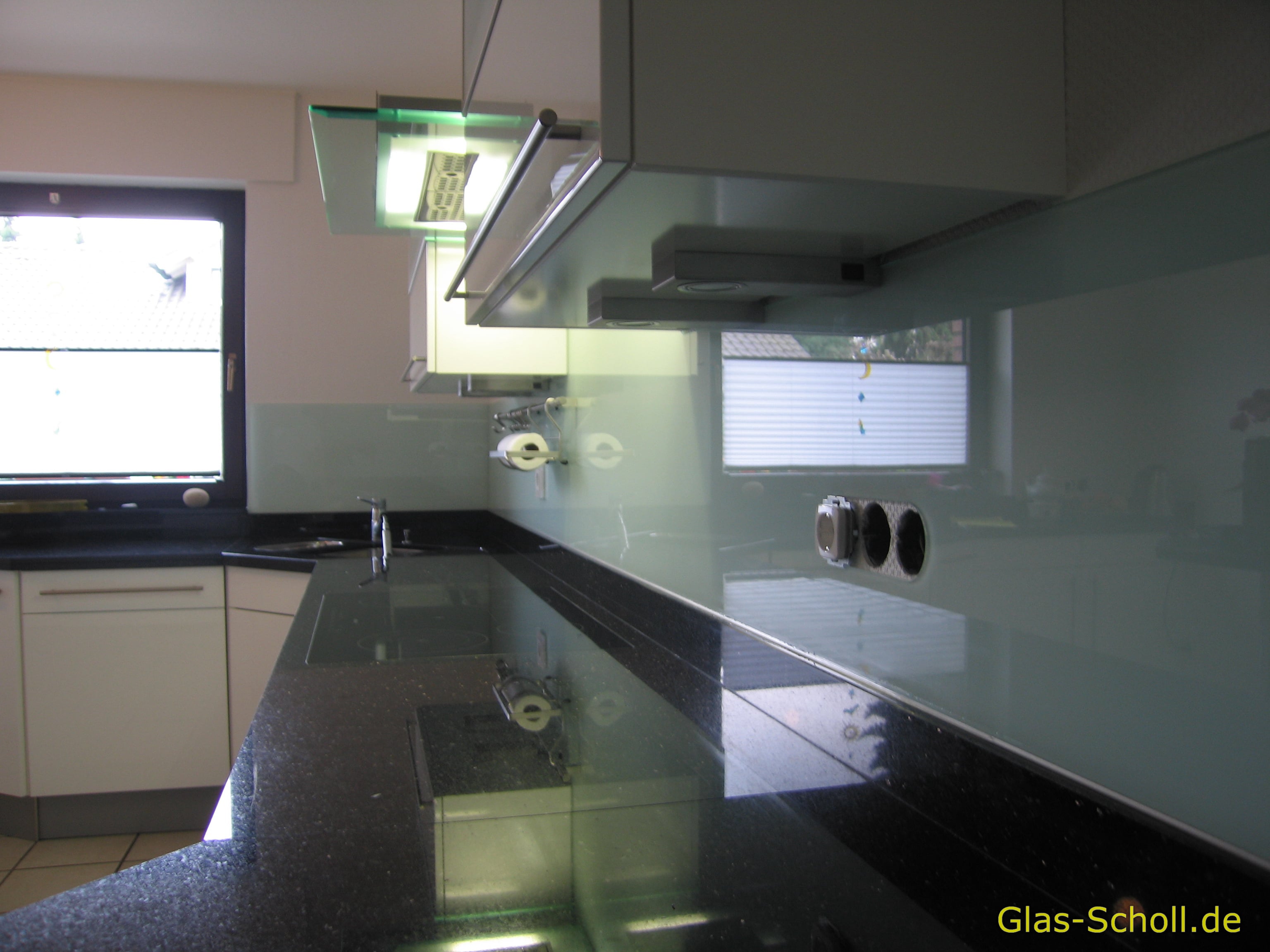

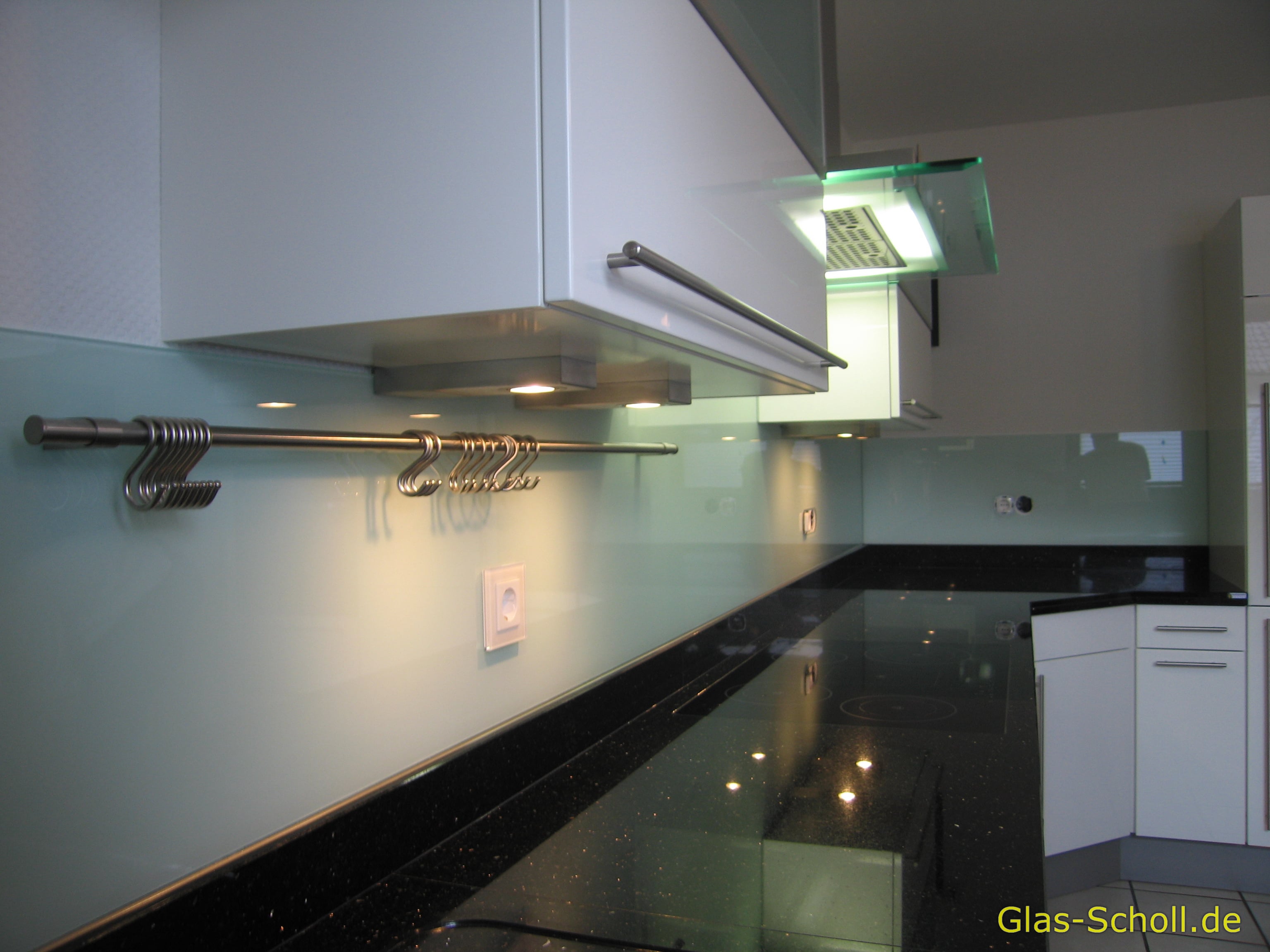

![[Anklicken für Vergrößerung]](small_fertig (linke Seite).jpg) fertig (linke Seite) |
![[Anklicken für Vergrößerung]](small_fertig (links).jpg) fertig (links) |
![[Anklicken für Vergrößerung]](small_fertig (rechte Seite2).jpg) fertig (rechte Seite2) |
![[Anklicken für Vergrößerung]](small_fertig 2.jpg) fertig 2 |
![[Anklicken für Vergrößerung]](small_fertig (rechte Seite 2).jpg) fertig (rechte Seite 2) |
![[Anklicken für Vergrößerung]](small_fertig (rechte Seite).jpg) fertig (rechte Seite) |

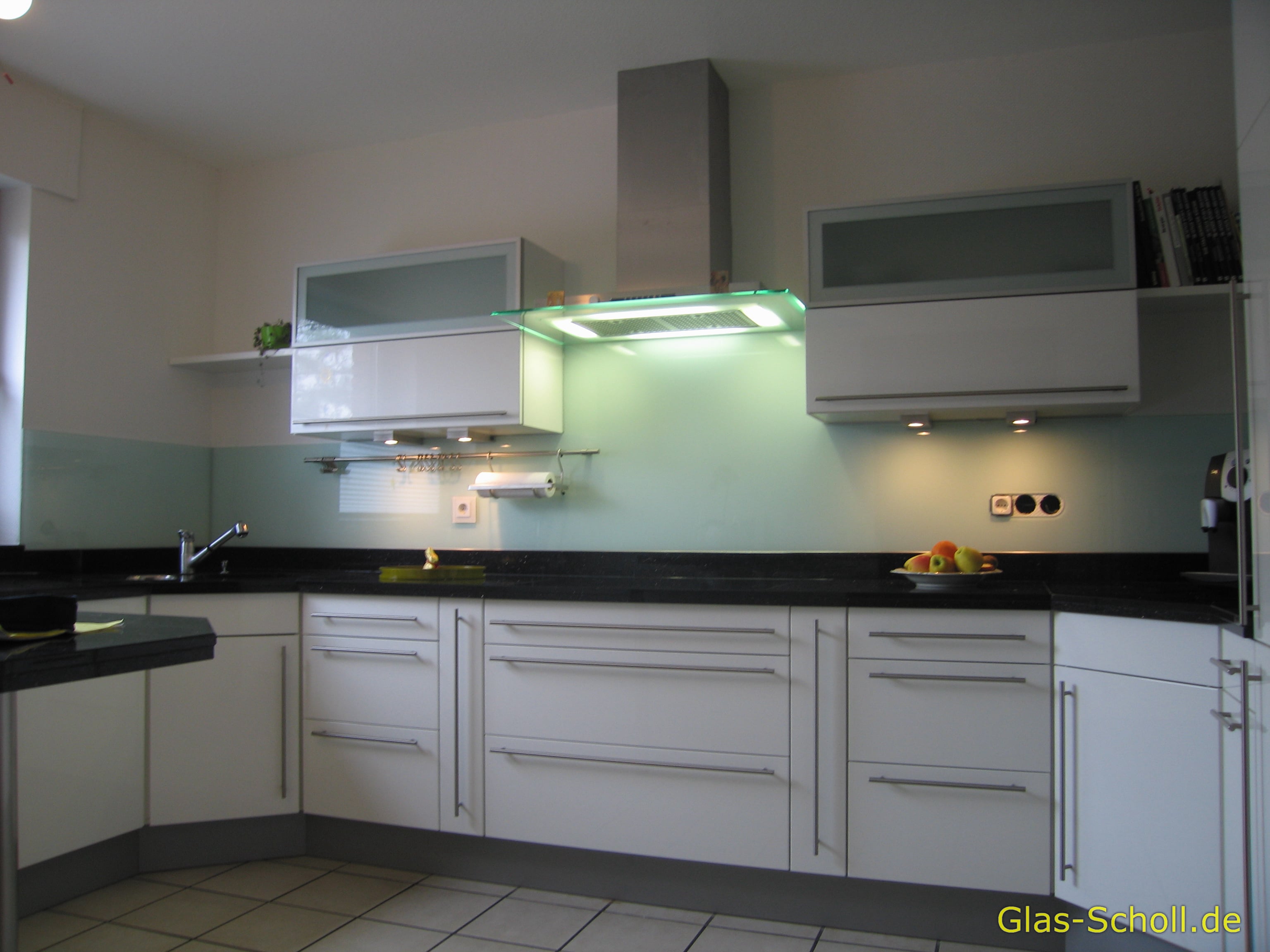

![[Anklicken für Vergrößerung]](small_fertig (von vorne).jpg) fertig (von vorne) |
![[Anklicken für Vergrößerung]](small_Gesamt1.jpg) Gesamtbild 1 |
![[Anklicken für Vergrößerung]](small_Gesamt2.jpg) Gesamtbild 22 |
![[Anklicken für Vergrößerung]](small_Herdbereich (von unten rechts).jpg) Herdbereich (von unten rechts) |

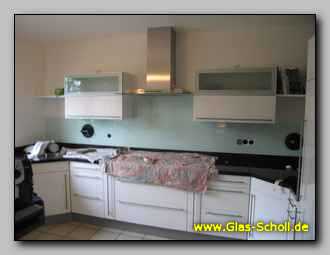

![[Anklicken für Vergrößerung]](small_Montage.jpg) Montage |

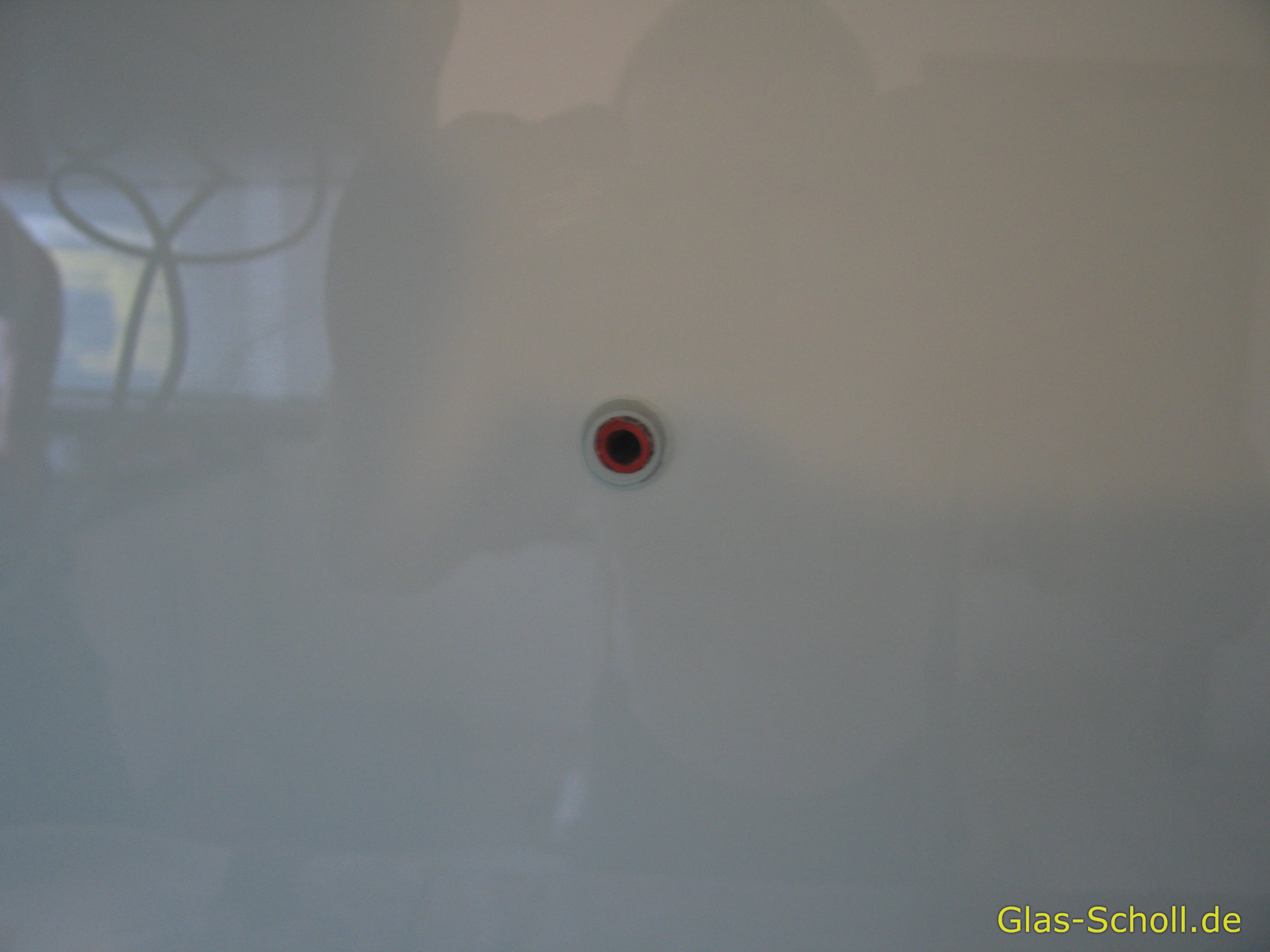

![[Anklicken für Vergrößerung]](small_Bohrung fuer Railing-Befestigung.jpg) Bohrung für Railing-Befestigung |

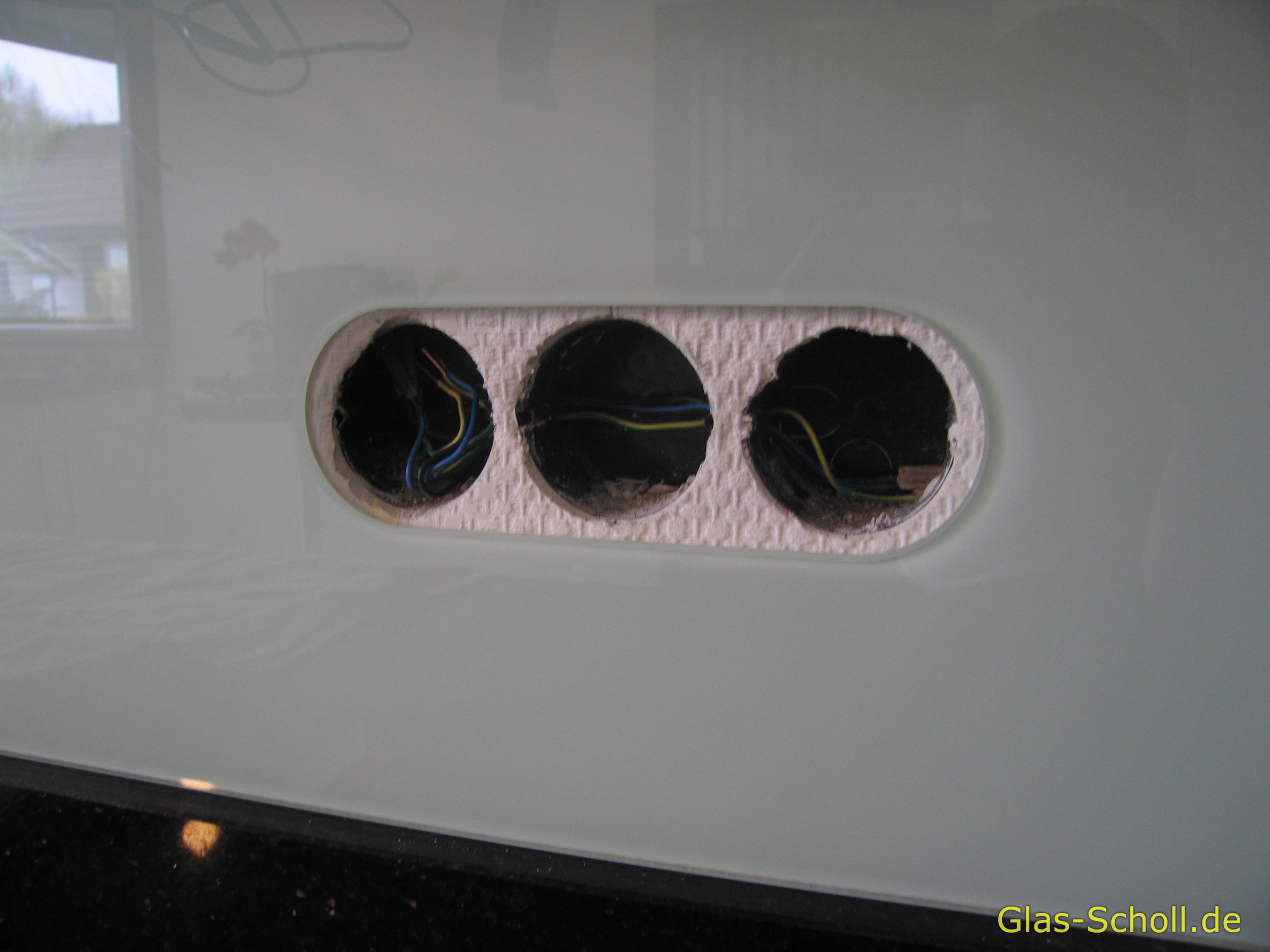

![[Anklicken für Vergrößerung]](small_Ausschnitt fuer Dreier-Steckdose.jpg) Ausschnitt fuer Dreier-Steckdose |
![[Anklicken für Vergrößerung]](small_Vielen Dank fuer den Auftrag1.jpg) Vielen Dank für den Auftrag |
![[Anklicken für Vergrößerung]](small_Vielen Dank fuer den Auftrag2.jpg) Vielen Dank für den Auftrag |
