IceTec Office Anlage mit Dekorstreifen
Zwischen Flur und der Küche sollte eine Ganzglas-Anlage, mit mittiger Schiebetüre, erstellt werden.
Bei der Preisanfrage hat der Kunde uns seine genaue Vorstellung, in Form eines sehr schönen selbst erstellten Preview, mitgeteilt. Bis darauf, das die Türe später zur der anderen Seite geöffnet werden sollte, wurde alles nach seiner Vorgabe geplant und erstellt.
Das Sichtschutz-Dekor ist mit Sandstrahl-Effektfolie realisiert worden und das Streifen-Muster wurde nach der Anlagenmontage vor Ort geschnitten, damit die Streifen beim öffnen auch absolut parallel verlaufen. Das Edelstahl-System IceTec®office ist in dieser Anlage nicht vor der Wand montiert, sondern direkt im Glas. Die unteren Bilder zeigen sehr gut, wie die Anlagen-Befestigung auch von der anderen Seite aussieht. Da die Decke bis zu 14mm aus der Waage war, wurde das obere ca. 4cm hohes Klemmprofil entsprechend unterfüttert. Überdeckt wird die Klemmschiene später durch beidseitige Edelstahlabdeckungen.
Wandseitig sowie am Boden steht das Glas in eigens gekannteten Edelstahl-U-Profilen. Als Bodenführung wurde eine von uns verbesserte Führung eingesetzt, die eigentlich nicht zum Office-System gehört. Die Lichterleisten, die im Deckenbereich montiert sind, irretieren auf den Foto´s manchmal etwas und gehören natürlich nicht zum IceTec®office-System. Selbstverständlich sind auch hier alle Scheiben nach der Fertigung im Ofen zu Einscheiben- Sicherheits-Glas vorgespannt worden
Weitere Informationen zum IceTec® Office System finden Sie hier.
Zurück zur Hauptseite Zurück zur Hauptseite Zurück zum Index
(Für bessere Bildqualität bitte anklicken)

[Anklicken für Vergrößerung]
Kundenanfrage
[Anklicken für Vergrößerung]

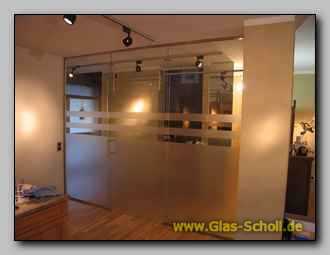

fertig geschlossen
[Anklicken für Vergrößerung]
unsere System-Skizze
[Anklicken für Vergrößerung]

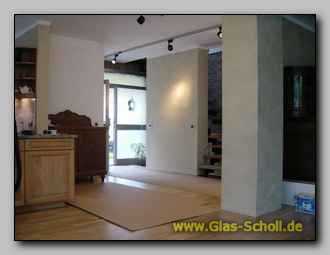

vorher
[Anklicken für Vergrößerung]
fertig geschlossen
[Anklicken für Vergrößerung]
fertig geöffnet
[Anklicken für Vergrößerung]
fetig geöffnet
[Anklicken für Vergrößerung]
fertig
[Anklicken für Vergrößerung]
Stossgriff von der Seite
[Anklicken für Vergrößerung]
Stossgriff von oben
[Anklicken für Vergrößerung]
Streifendekor
[Anklicken für Vergrößerung]
Streifendekor
[Anklicken für Vergrößerung]
Die Montage: es geht los
[Anklicken für Vergrößerung]

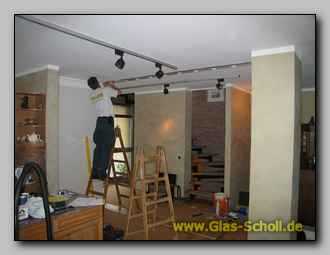

Montagebeginn
[Anklicken für Vergrößerung]
Die IceTec®Office Beschläge
[Anklicken für Vergrößerung]
unebene Decke
[Anklicken für Vergrößerung]
Die Montage
[Anklicken für Vergrößerung]
obere Klemmschiene wird in Waage gebracht
[Anklicken für Vergrößerung]
Seitenprofile werden montiert
[Anklicken für Vergrößerung]

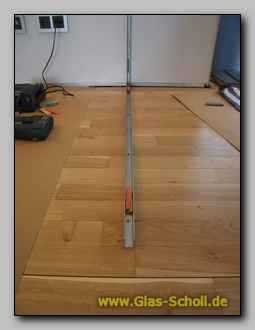

untere Edelstahl-U-Profile
[Anklicken für Vergrößerung]

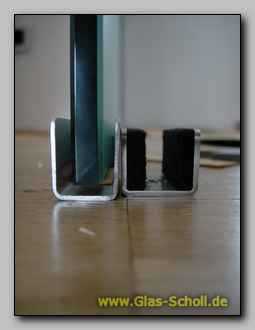

Bodenführung und Seitenteil-Profil
noch unversiegelt
[Anklicken für Vergrößerung]
erste Scheibe ist montiert
[Anklicken für Vergrößerung]
Blick von der anderen Seite
[Anklicken für Vergrößerung]
beide Seitenteile sind montiert
[Anklicken für Vergrößerung]
erste Säuberungsarbeiten
[Anklicken für Vergrößerung]

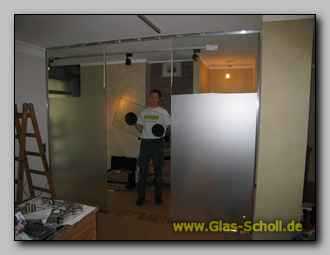

Oberlichtmontage
[Anklicken für Vergrößerung]
Festteile von der anderen Seite
[Anklicken für Vergrößerung]
Fixierung der Klemmleisten
[Anklicken für Vergrößerung]
Laufschiene ist montiert
[Anklicken für Vergrößerung]
fertig geöffnet
[Anklicken für Vergrößerung]
fertig geschlossen
[Anklicken für Vergrößerung]
fertig geöffnet
[Anklicken für Vergrößerung]
fertig geschlossen
[Anklicken für Vergrößerung]
fertig von der Gegenseite
[Anklicken für Vergrößerung]

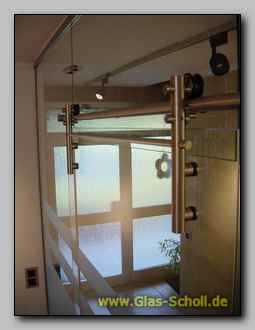

Der Laufwagen (Seite)
[Anklicken für Vergrößerung]
Der Laufwagen (vorne)
[Anklicken für Vergrößerung]
Glasverbinder und Laufschiene
[Anklicken für Vergrößerung]
Glasverbinder von der anderen Seite
[Anklicken für Vergrößerung]
Glasverbinder von der Gegenseite
[Anklicken für Vergrößerung]

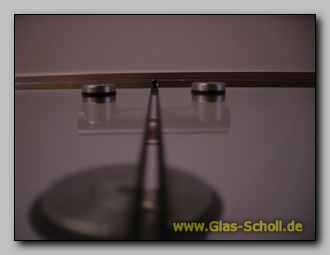

Glasverbinder von unten
[Anklicken für Vergrößerung]
Glasverbinder (Ansicht)
[Anklicken für Vergrößerung]
Glasverbinder (Ansicht)
[Anklicken für Vergrößerung]
Laufwagen von der anderen Seite
[Anklicken für Vergrößerung]
System von der Seite
[Anklicken für Vergrößerung]
Die obere Laufschiene
[Anklicken für Vergrößerung]
Laufwagensystem von der anderen Seite
[Anklicken für Vergrößerung]
Rollwagensystem mit Glasverbindern
von unten
[Anklicken für Vergrößerung]
Rollwagensystem mit Glasverbindern
[Anklicken für Vergrößerung]

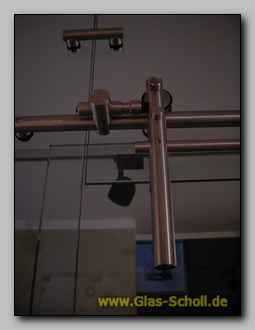

Stopper links von vorne
[Anklicken für Vergrößerung]
rechter Stopper
[Anklicken für Vergrößerung]
Stopper mit Rollwagen
[Anklicken für Vergrößerung]
Stopper und Glasverbinder
[Anklicken für Vergrößerung]
Stopper von unten
[Anklicken für Vergrößerung]
System geöffnet
[Anklicken für Vergrößerung]
System von der Seite
[Anklicken für Vergrößerung]
System von der anderen Seite
[Anklicken für Vergrößerung]
Anlage von der anderen Seite 2
[Anklicken für Vergrößerung]
Der rechte Laufwagen
[Anklicken für Vergrößerung]
Der Laufwagen von der anderen Seite
[Anklicken für Vergrößerung]
montierter Spiegel gegenueber
