MWE Terra Rollen-Schiebetürsystem

Der Zugang zu einem WC Bereich sollte mit einer undurchsichtigen Glasschiebetüre versehen werden. Leider war die Decke abgehangen, sodaß diese keine Lastabtragung für ein freies Edelstahl-System aufnehmen konnte. Somit entschied man sich mit dem Terra-Rollsystem die statische Belastung auf den Boden zu bringen. Bei dem Glas handelt es sich um Satinatoglas 8mm, das entsprechend zu Einscheiben-Sicherheits-Glas vorgespannt wurde. Vor dem Vorspannprozess wurden entsprechende Ausschnitte für die im oberen Profil liegenden Stopper sowie den seitlich angrenzenden Rolladenkasten versehen. Das erstellen der Gehrungsschnitte der U-Profile im Bereich des extrem krummen Rolladenkastens war auf Grund des Voll-Edelstahlmaterials sowie des nicht vorhandenem rechten Winkel, eine ganz besondere Herausforderung.

Für weitere Bilder und bessere Qualität bitte Bilder anklicken ! (F11 für Vollbild-Ansicht)


Terra Laufrolle (ohne Glas)	technische Zeichnung

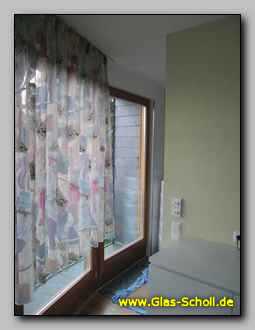

vorher (von außen)	fertig (von außen)

fertig halb geschlossen (von außen)	fertig geöffnet (von außen)

vorher (von innen)	fertig geschlossen (von innen)

Scheiben-Ausschnitte	Eckausschnitt für Rolladenkasten

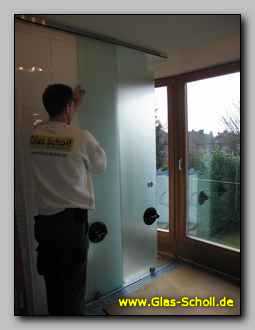

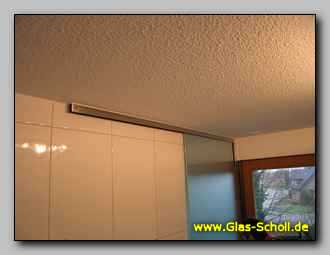

Montage	obere Führungsschiene

von oben auf Rollen gesehen	Durchgang

Verriegelung 1	Verriegelung 2

Rolle von der Seite 2	Rolle von der Seite 3

Rolle von der Seite 4	Rolle von der Seite

Rolle von außen	Stopper im oberen U-Profil 2

Stopper im oberen U-Profil	untere Laufschiene

untere linke Rolle geschlossen	untere Rolle geschlossen

untere Rolle	untere Rollen geschlossen

unterere Laufschiene	Verklebung der Griffmuschel

von aussen	Voll-Edelstahl-U-Profile werden mit der Flex geschnitten

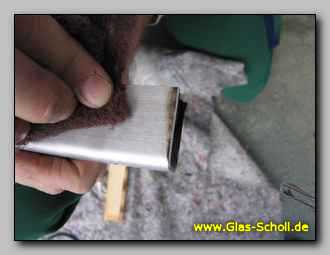

Voll-Edelstahl-U-Profile nach flexen säubern 2.	Voll-Edelstahl-U-Profile nach flexen säubern.

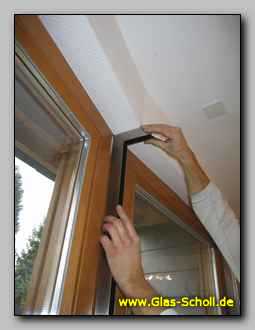

Voll-Edelstahl-U-Profile gesäubert.	U-Profilmontage um den Rolladenkasten

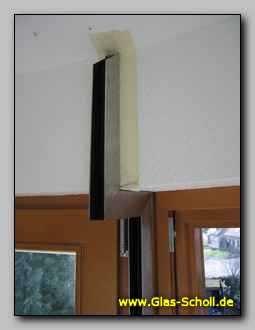

U-Profilmontage um den Rolladenkasten 2	Rahmenprofil um Rolladenkasten gelegt von innen (noch leicht verschmutzt)
