Ganzglasanlage mit mittiger Türe, zwei Seitenteilen sowie oberem durchgehendem Oberlicht
Durch eine möglichst transpareten Ganzglas-Anlage sollte die Buchhaltung von dem übrigen Teil des Etagenbüro´s getrennt werden. Die Türe sollte auf jeden Fall mittig gesetzt werden. So entstand eine vierteilige Ganzglasanlage bestehend aus zwei Seitenteilen, mittiger Anschlag-Türe und durchgendem Oberlicht.
Um die Kosten möglichst niedrig zu halten, wurde anstatt einem Bodentürschließer ein Bodenlager verwendet. Da das Bodenlager keine Schließfunktion aufweist, erstellt man die Türe als Anschlagtüre mit Schloß- undß Gegenkasten. Die Türanlage schließt man dann wie eine Zimmertüre, die in einer Zarge eingebaut ist. Die Anlage wird oben durch ein Oberlicht-Klemmprofil gehalten und ist seitlich in U-Profilen eingelassen. Unten stehen die Seitenteile ebenfalls in U-Profilen. Auf Wunsch kann dieses auch rahmenlos, mit dezenten Punkthaltern, realisieren werden. (siehe andere Anlage)
Die Glasbeschläge stammen aus dem Dorma Universal und Arcos Programm. Der Schloß- und Gegenkasten ist aus dem geschwungenen Arcos-Programm und der Rest der Beschläge ist aus dem eckigen Dorma Universal-Programm. Die komplette Anlage ist aus Einscheiben-Sicherheits-Glas erstellt. Dazu wurde das Floatglas 10mm auf Maß zugeschnitten, alle Kanten geschliffen und poliert. Die Ausschnitte und Lochbohrungen für die Beschläge wurden angelegt und danach wurde das Glas dann im Ofen zu dem Stoss- und bruchfestem ESG vorgespannt.

Mehr zu den Dorma Arcos bzw. Universal Beschlägen.
Zurück zum Index Zurück zur Hauptseite  Unsere Referenzen - Fundgrube unserer Webseite
(Für bessere Bildqualität bitte anklicken)

[Anklicken für Vergrößerung]

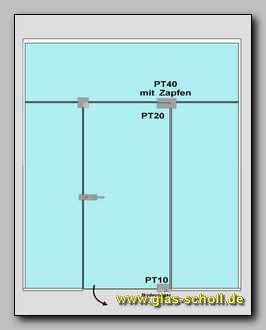

System-Skizze
[Anklicken für Vergrößerung]

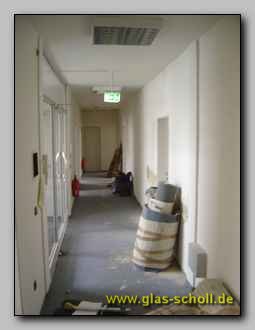

vorher
[Anklicken für Vergrößerung]
fertig
[Anklicken für Vergrößerung]

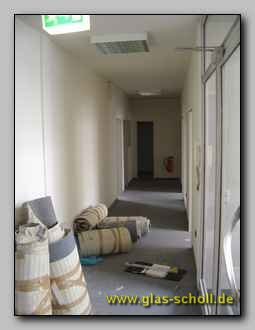

vorher (andere Seite)
[Anklicken für Vergrößerung]
fertig (andere Seite - geöffnet)
[Anklicken für Vergrößerung]

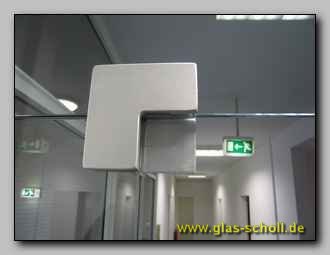

Anschlag-Eckbeschlag
[Anklicken für Vergrößerung]

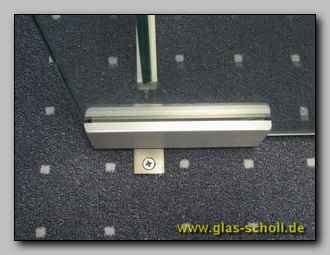

Türe geöffnet auf Bodenlager
[Anklicken für Vergrößerung]

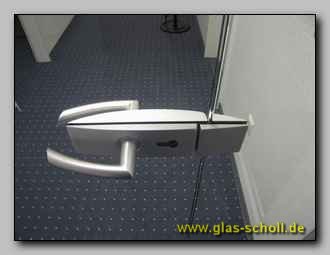

Studio Arcos mit Gegenkasten (noch ohne PZ)
[Anklicken für Vergrößerung]

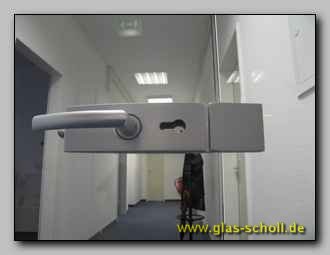

Studio Arcos mit Gegenkasten (noch ohne PZ) von vorne
[Anklicken für Vergrößerung]

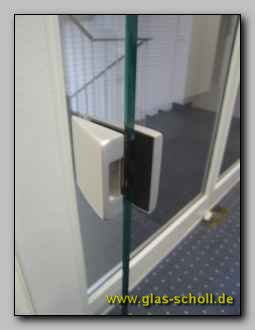

Arcos Gegenkasten (geöffnet)
[Anklicken für Vergrößerung]

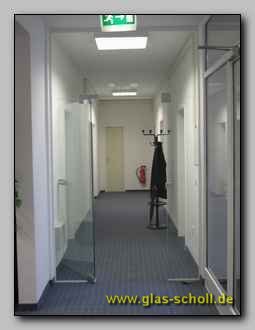

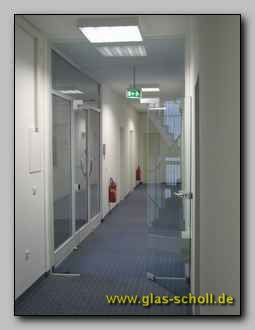

fertig (geöffnet)
[Anklicken für Vergrößerung]

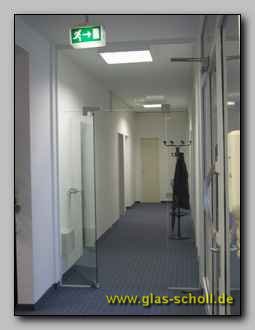

fertig (geöffnet)
[Anklicken für Vergrößerung]

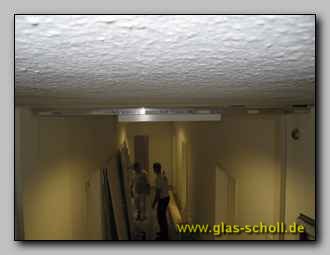

Montage der oberen Klemmschiene (extem krumme Decke)
[Anklicken für Vergrößerung]

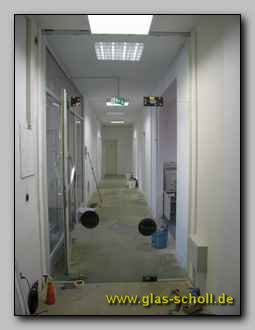

Montage
[Anklicken für Vergrößerung]

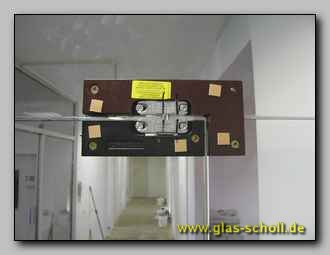

PT20 mit PT40 (Montage)
[Anklicken für Vergrößerung]

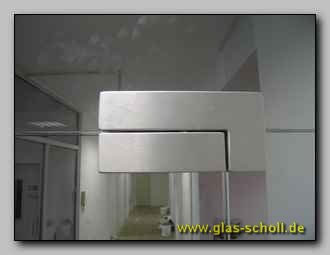

PT20 mit PT40 (fertig)
[Anklicken für Vergrößerung]

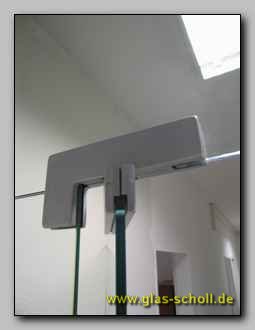

PT20 mit PT40 geöffnet
[Anklicken für Vergrößerung]

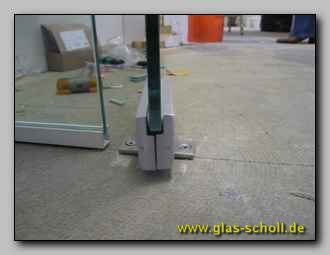

Montage (Seitenteil-PT10 auf Bodenlager)
[Anklicken für Vergrößerung]

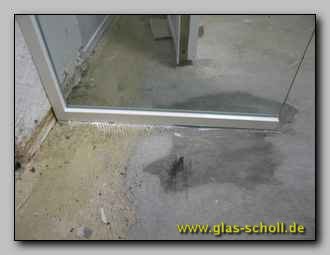

Seitenteil versiegelt
