Einflüglige Ganzglastüre mit Bodenlager und Arcos Beschlägen

Hier sehen Sie eine einflüglige hohe Ganzglastüre. Auf den Bodentürschließer, der die Türe automatisch schließt und die Türe in der Nullstellung hält wurde verzichtet. Dafür wurde lediglich ein Bodenlager mit Drehlager aufgeschraubt. Nachteil wäre beim Bodenlager, das man auf Grund einer fehlenden Nullstellung, einen Anschlag mit einer Schloßfalle und Schloßkasten vorsehen muß, da ansonsten die Türe bei Windzug nicht geschlossen bleiben würde. Der obere und untere Beschlag sind von Dorma und heißen "Arcos". Im Gegensatz zu den normalen Beschlägen, haben diese Beschläge ein geschwungenes Design. Der Arcos-Schloßkasten ist mit einer WC-Wechselschließung innen mit einem Knebel und außen mit einer Besetzt/Frei-Anzeige ausgestattet. In Notfällen ist die Türe von außen zu öffnen. Bei Schloßkästen dieser Art ist keine Pendelfunktion möglich. Deshalb wurde die Türe mit einem Anschlag und einer Schloßfalle versehen !
Die Türe ist ganzflächig mit Sandstrahl-Effektfolie bezogen.
Zurück zur HauptseiteMehr zum Beschlag: Der Arcos Universal technische Katalog
Zurück zur Hauptseite Zurück zum Index (Für bessere Bildqualität bitte anklicken)

[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

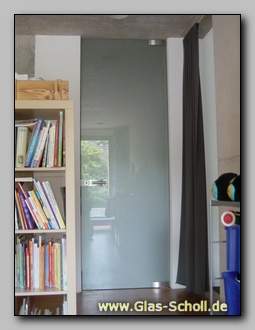

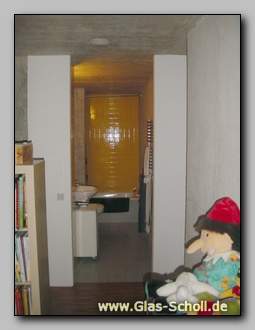

vorher fertig geschlossen
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

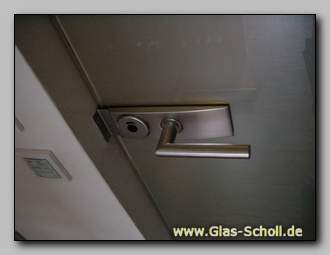

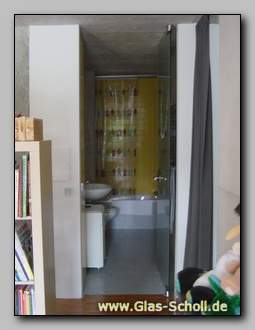

fertig geoeffnet Arcos Schlosskasten mit WC-Vorrichtung aussen
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

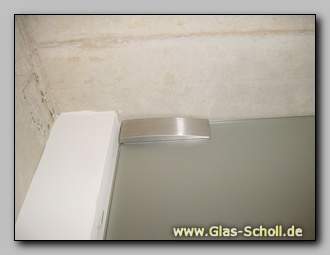

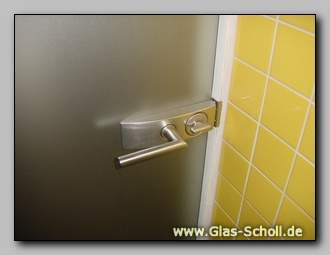

Arcos Schlosskasten mit WC-Vorrichtung innen oberer Arcos-Beschlag
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

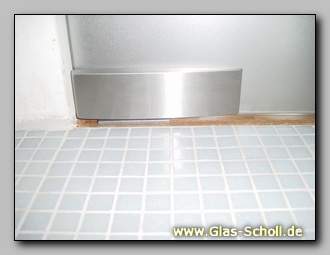

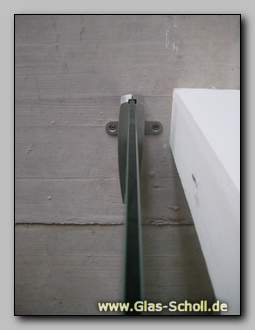

oben geoeffnet unterer Arcos-Beschlag
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

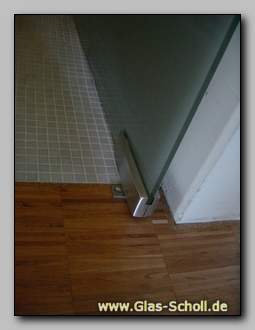

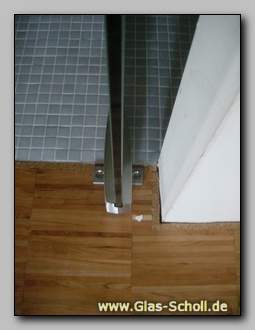

unten fertig montiert und geoeffnet unten geoeffnet
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

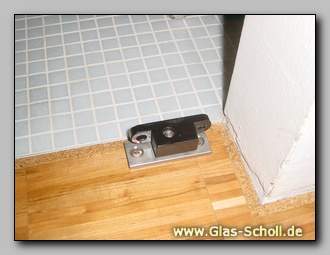

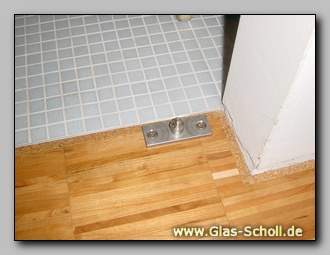

Bodenlager anstatt Bodentuerschliesser Bodenlager mit Drehlager
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

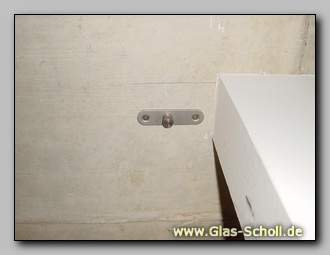

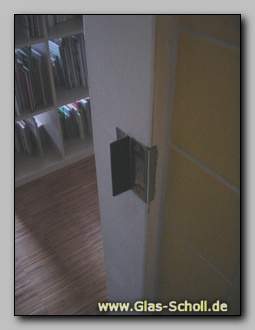

oberes Drehlager Anschlag
[Anklicken für Vergrößerung]

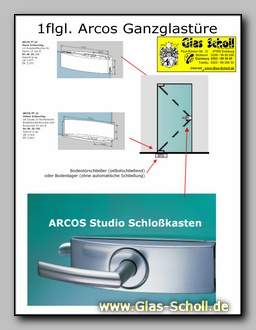

Skizze
