Ganzglasanlage mit einem durchgehendem Seitenteil und einem Oberlicht

Hier trennt die Ganzglasnalage den WC-Bereich vom Flur. Die Foto´s sind vor langer Zeit entstanden und auf Grund fehlendem Weitwinkeln und engem Flur, sind die Bilder teilweise nur Ausschnittsweise bzw. zusammengefügt zu sehen. Eine Anlage, die mit Sandstrahl-Effektfolie versehen wurde und mittels Arcos-Beschlägen erstellt wurde. Die Scheiben wurden -wie bei jeder Ganzglas-Anlage- zuvor zu Einscheiben-Sicherheits-Glas vorgespannt. Auf den Bodentürschließer, der die Türe automatisch schließt und die Türe in der Nullstellung hält wurde auf Grund des Anschlag-Schloßkasten verzichtet. Dafür wurde lediglich ein kostengünstiges Bodenlager aufgeschraubt. Die Anlage wurde ohne Rahmenprofile nur mit Punkthaltern montiert und wird somit fast schwebend gehalten.
Zurück zum Index Zurück zur Hauptseite  Unsere Referenzen - Fundgrube unserer Webseite

(Für bessere Bildqualität bitte anklicken)
[Anklicken für Vergrößerung]

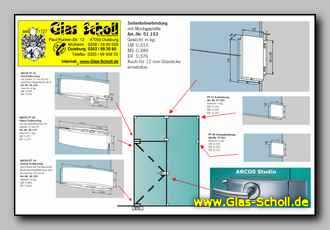

Angebotsblatt Anlage
[Anklicken für Vergrößerung]

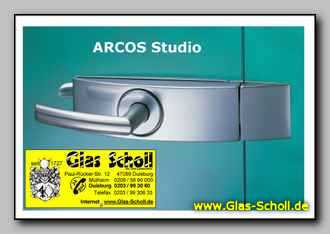

Angebotsblatt Arcos Schloss- mit Gegenkasten
[Anklicken für Vergrößerung]

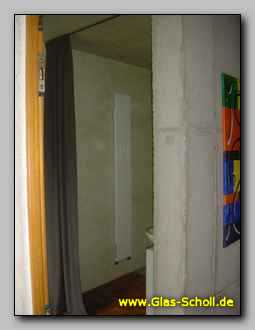

vorher (noch mit Vorhang)
[Anklicken für Vergrößerung]
fertig (Foto aus 2 Bildern)
[Anklicken für Vergrößerung]

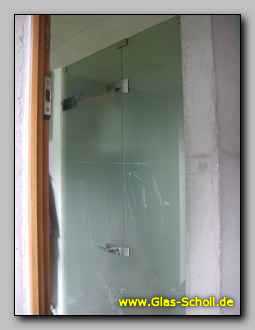

fertig
(oben - es wird gerade von innen geputzt)
[Anklicken für Vergrößerung]

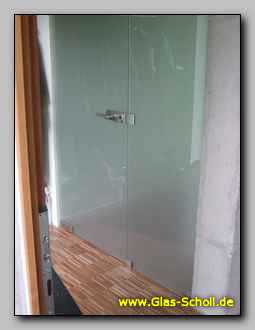

fertig (unten)
[Anklicken für Vergrößerung]

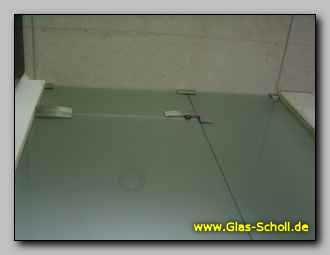

fertig (von unten)
[Anklicken für Vergrößerung]

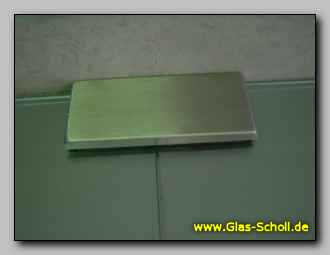

Seitenteilverbinder (oben)
[Anklicken für Vergrößerung]

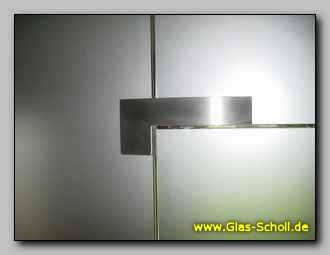

PT40 mit Anschlageinsatz
[Anklicken für Vergrößerung]

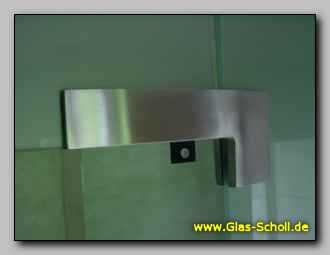

PT40 mit Anschlageinsatz 2
[Anklicken für Vergrößerung]

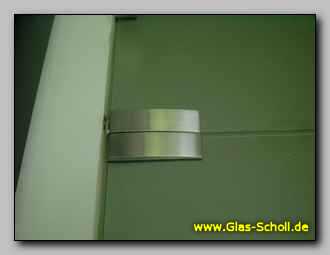

PT20 und PT30
[Anklicken für Vergrößerung]

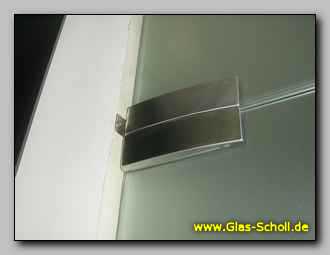

PT10 und PT30 mit Befestigungslasche
[Anklicken für Vergrößerung]

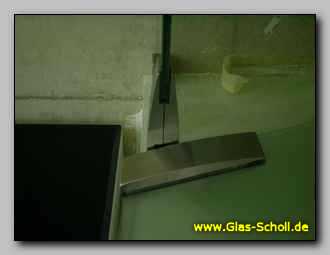

PT20 und PT30 geoeffnet
[Anklicken für Vergrößerung]

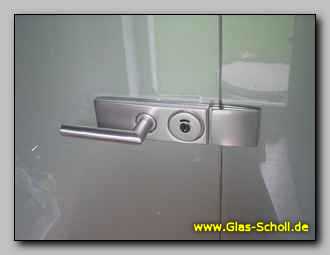

Arcos Schlosskasten mit WC-Riegel
und FSB-Druecker (aussen)
[Anklicken für Vergrößerung]

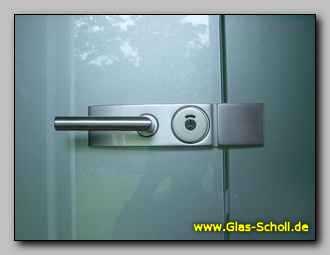

Arcos Schlosskasten mit
WC-Riegel und FSB-Druecker (aussen2)
[Anklicken für Vergrößerung]

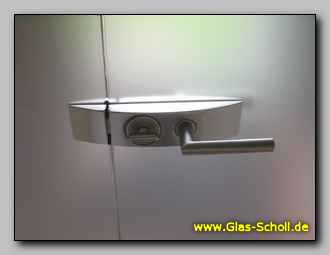

Arcos Schlosskasten mit
WC-Riegel und FSB-Druecker (innen)
[Anklicken für Vergrößerung]

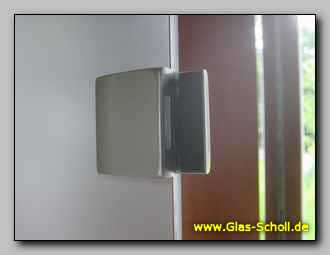

Der Arcos Gegenkasten (von innen)
[Anklicken für Vergrößerung]

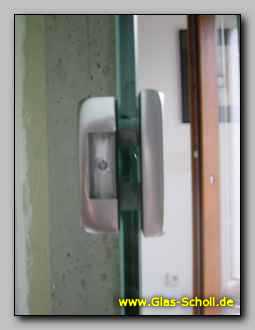

Der Arcos Gegenkasten
(von der Seite)
[Anklicken für Vergrößerung]

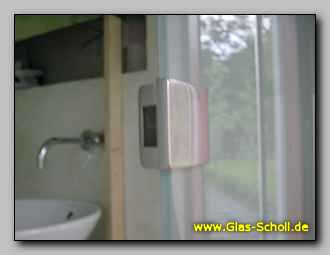

Der Arcos Gegenkasten (von aussen)
[Anklicken für Vergrößerung]

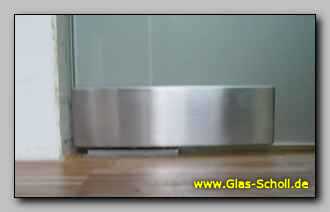

PT10 (unten)
[Anklicken für Vergrößerung]

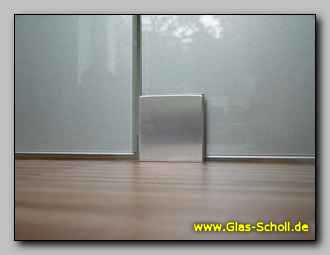

PT91 Eckhalterung
[Anklicken für Vergrößerung]

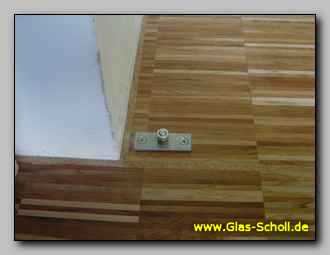

Das Bodenlager
[Anklicken für Vergrößerung]

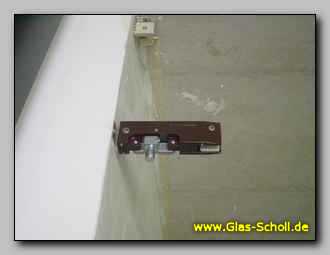

Montage PT20 und oben PT91
