2 flgl. Arcos-Ganzglas-Anlage mit Seitenteilen und Oberlicht

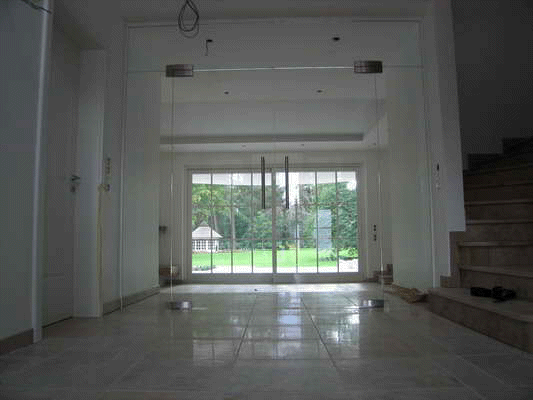

Hier sehen Sie eine Arcos Ganzglas-Anlage mit zwei Pendeltüren, zwei seitlichen Festteilen sowie einem durchgehenden Oberlicht. Die Anlage steht auf zwei Bodentürschließern, die die Türen automatisch schließen und in die Nullstellung zurück bringen. In der Planung wurde zuvor vorgesehen, das im Bereich der Bodentürschließer keine Fußbodenheizung verläuft. Zur Not ist eine Montage über der Fußbodenheizung jedoch auch möglich (siehe andere Anlagen). Das Oberlicht wird oben in einer Klemmschiene gehalten, die Seitenteile sind in U-Profilen montiert. Diese U-Profile kann man wahlweise auch in der Wand einlassen. Unten zum Boden sind die Seitenteile frei und schweben über den Fliesen und werden lediglich durch einen kleinen Beschlag neben dem Türbeschlag gehalten. Anstatt der normalen Dorma Universal-Beschlägen wurden die schwungvollen Arcos-Design-Beschläge verwendet.
Die Scheiben wurden zu Einscheiben-Sicherheits-Glas vorgespannt.
Zurück zur Hauptseite Mehr zum Beschlag: Der Arcos Universal technische Katalog
Zurück zur Hauptseite Zurück zum Index (Für bessere Bildqualität bitte anklicken)

[Anklicken für Vergrößerung]
Öfnnungen (anklicken für Vergrößerung 670 kb !)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
Skizze Anlage Angebotsblatt
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
vorher vom Flur fertig vom Flur
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
vorher vom Wohnzimmer fertig (vom Wohnzimmer)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
fertig vom Flur 2 fertig vom Flur 3
(beide Fluegel geoeffnet)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
fertig vom Flur 4 (ein Fluegel geoeffnet) fertig vom wohnzimmer 2
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
fertig vom wohnzimmer 3 fertig vom wohnzimmer 4
(geoeffnet)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
Skizze oberer Beschlag Beschlag (oberer Arcos)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
Beschlag (oberer Arcos 2) Beschlag
(oberer Arcos von unten geknipst)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
Beschlag (geoeffneter oberer Arcos 2) Beschlag (geoeffneter oberer Arcos)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
Skizze unterer Beschlag PT10 Beschlag (untere)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
Beschlag (unterer geoeffnet) Beschlag (untere - von oben geknipst)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
Skizze Kemmprofil Detail (Anschluss Klemmschiene - U-Profil)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
Edelstahl-Stossgriffe 2 Edelstahl-Stossgriffe
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

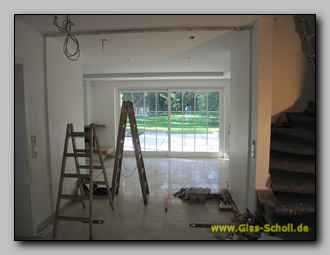

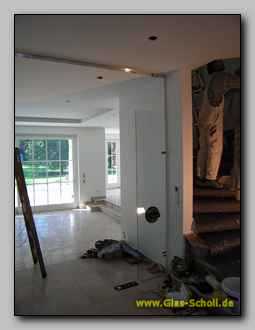

Montage1 (Klemmleisten - U-Profile) Montage2 (Seitenteil)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

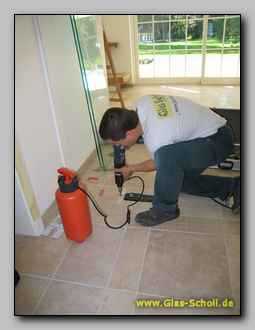

Montage3 (wassergekühlte Bohrung
für Seitenteilhalterung)

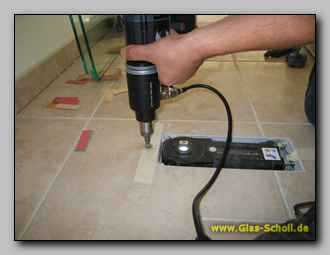

Montage4 (wassergekühlte Bohrung
für Seitenteilhalterung)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

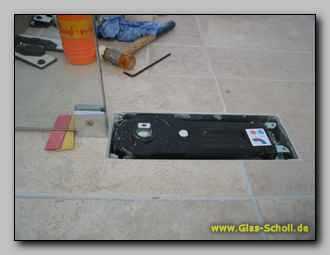

Montage5 (Seitenteilhalter montiert) Montage6 (Oberlichtmontage)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
Bewegung 1 Bewegung 2
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
Bewegung 3 Bewegung 4
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
Bewegung 5 BTS84 Bild1
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
BTS84 Bild2 BTS84 Bild3
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
BTS84 Bild4 BTS84 Bild5
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
BTS84 Bild6 BTS84 Bild7 (vorm ausgiessen)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
BTS84 Bild8 (augegossen) BTS84 Bild9 (beide)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
BTS84 Bild10 (es wird angefliesst) BTS84 Bild11 (es wird angefliesst)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
BTS84 Bild12 (es wird angefliesst) BTS84 Bild13 (fertig gefliesst)
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]
BTS84 Bild14 (nur noch verfugen) BTS84 Bild15 (verfugen)
[Anklicken für Vergrößerung]

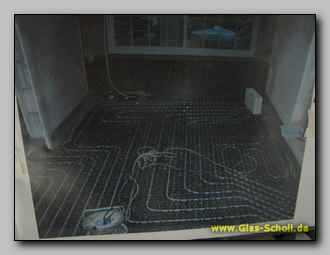

vorher Fussbodenheizung
