Rahmenloses punktgehaltenes Glasvordach von Glas Scholl

Hier sehen Sie ein wunderschönes rahmenloses Glasvordach, das wir an einem Einfamilienhaus montiert haben.
Es wird lediglich mit zwei unteren Punkthaltern und zwei oberen Zugstangen gehalten. Die Wandhalter gibt es auch in runder, dreieckiger, quadratischer oder Rauten-Form sowie mit unterschiedlichem Design.
Die Glasscheibe besteht aus 2x Teil-Vorgespanntem-Glas, das mit einer 4-fach PVB-Folie verbunden ist und hat das Maß von 2135 x 1000 mm.
Das Edelstahl-Vordach-System ist entsprechend geprüft und hat eine Allgemeine bauaufsichtliche Zulassung.
Damit das Wasser vorne besser abtropfen kann, wurde die untere Scheibe entsprechend kleiner gefertigt und dadurch ist -mittels Kantenversatz- eine schöne Tropfkante entstanden. Die Tropfkante darf, laut AbZ nicht größer als 30mm sein !
Zurück zum Index Zurück zur Hauptseite Unsere Referenzen - Fundgrube unserer Webseite

Für bessere Bildqualität, Bilder bitte anklicken! (F11 für Vollbild-Ansicht)

Für bessere Qualität, Bild bitte anklicken
vorher (von vorne)

Für bessere Qualität, Bild bitte anklicken

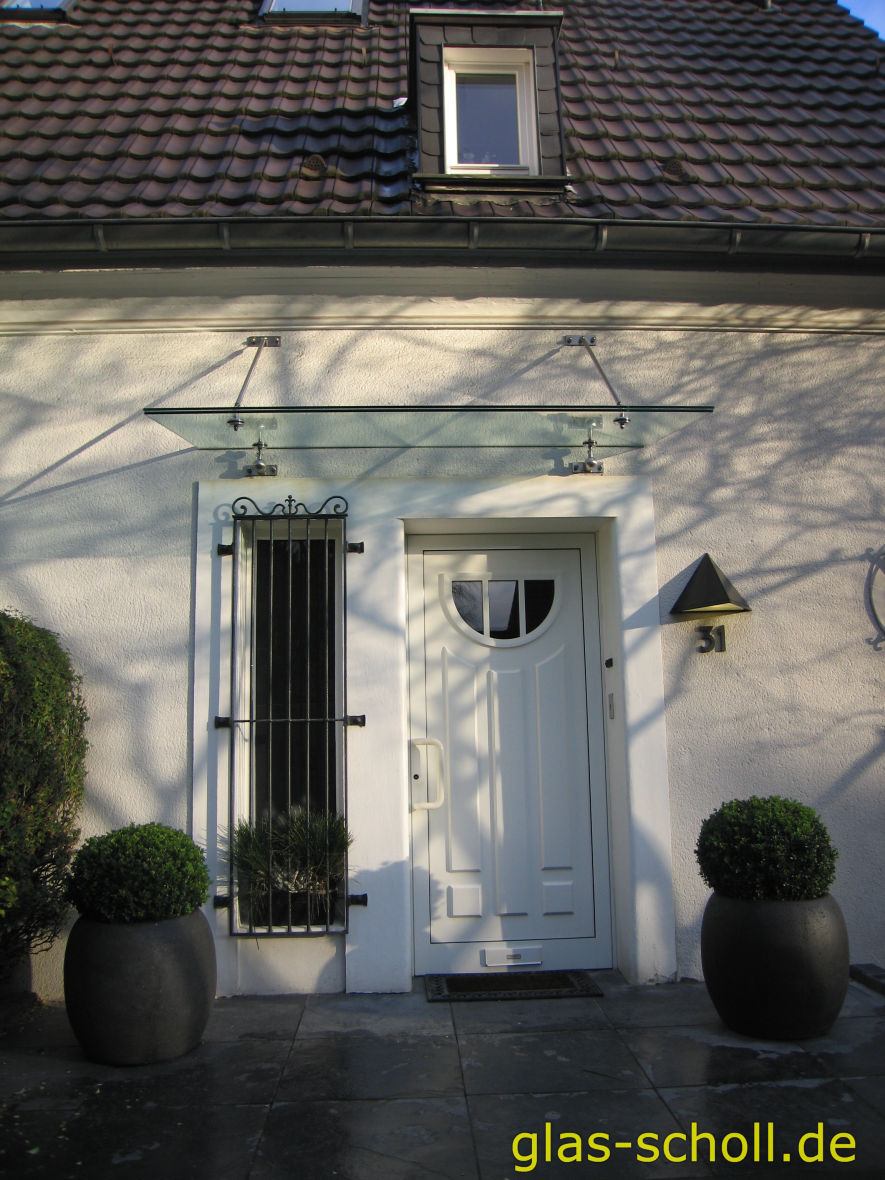

fertig (von vorne)

Für bessere Qualität, Bild bitte anklicken
fertig (von vorne)

Für bessere Qualität, Bild bitte anklicken
fertig (von vorne - von unten)

Für bessere Qualität, Bild bitte anklicken
fertig (von der Seite)

Für bessere Qualität, Bild bitte anklicken
fertig (von der Seite)

Für bessere Qualität, Bild bitte anklicken
fertig (von der Seite)

Für bessere Qualität, Bild bitte anklicken
fertig (von der Seite)

Für bessere Qualität, Bild bitte anklicken
Kantenversatzt für bessere Tropfkante

Für bessere Qualität, Bild bitte anklicken
fertig (von unten)

Für bessere Qualität, Bild bitte anklicken

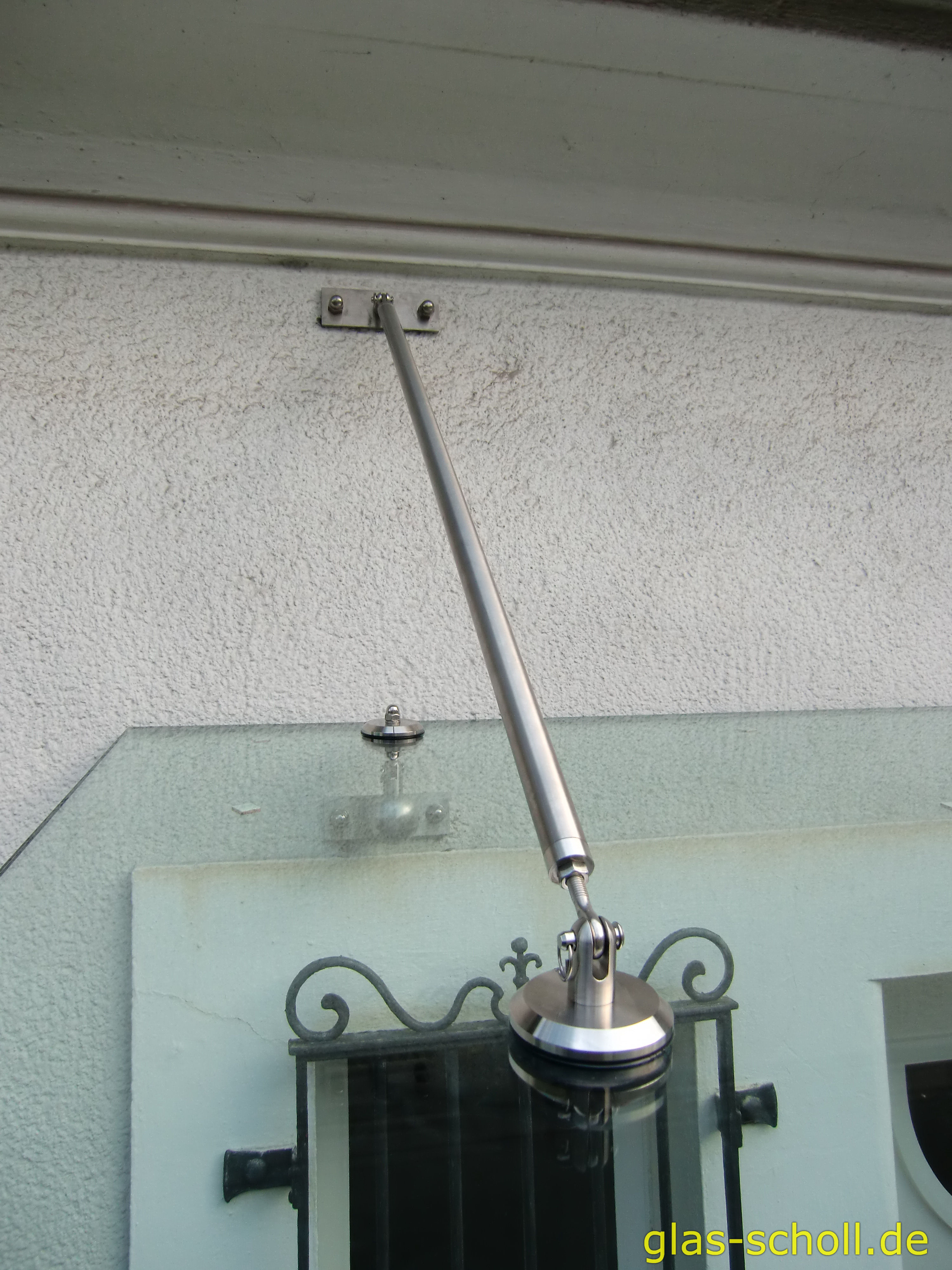

Wandhalter mit Zugstange

Für bessere Qualität, Bild bitte anklicken
oberer Wandhalter für Zugstangenbefestigung

Für bessere Qualität, Bild bitte anklicken
Zugstange von unten

Für bessere Qualität, Bild bitte anklicken
Punkthalter der Zugstange

Für bessere Qualität, Bild bitte anklicken
Punkthalter (von unten)

Für bessere Qualität, Bild bitte anklicken
unterer Wandhalter

Für bessere Qualität, Bild bitte anklicken
unterer Wandhalter

Für bessere Qualität, Bild bitte anklicken
unterer Wandhalter

Für bessere Qualität, Bild bitte anklicken
Montage (Bohrungen)

Für bessere Qualität, Bild bitte anklicken
Montage (Bohrungen)

Für bessere Qualität, Bild bitte anklicken
Montage (auspusten der Bohrlöcher)

Für bessere Qualität, Bild bitte anklicken

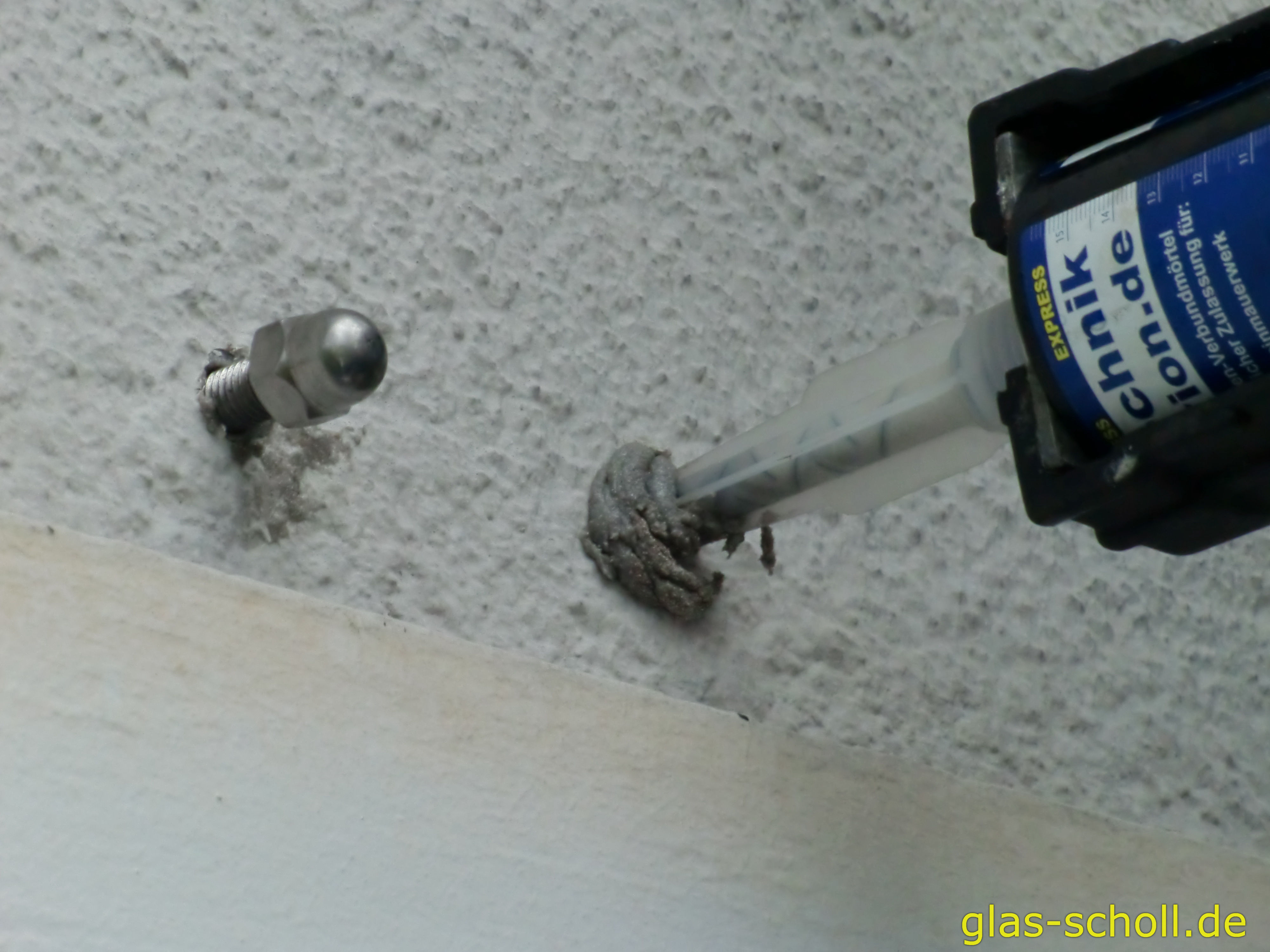

Montage (Verbundmörtel einspritzen)

Für bessere Qualität, Bild bitte anklicken
Montage (die Gewindestangen)

Für bessere Qualität, Bild bitte anklicken
Montage (die Gewindestangen im Verbundmörtel)

Für bessere Qualität, Bild bitte anklicken
Montage (die Gewindestangen im Verbundmörtel)

Für bessere Qualität, Bild bitte anklicken
Der Zugstangen-Wandhalter

Für bessere Qualität, Bild bitte anklicken
Der untere Wandhalter

Für bessere Qualität, Bild bitte anklicken
montierte Wandhalter

Für bessere Qualität, Bild bitte anklicken
die Vordachscheibe VSG21,52 aus 2x TVG10 mit 4-fach-Folie

Für bessere Qualität, Bild bitte anklicken

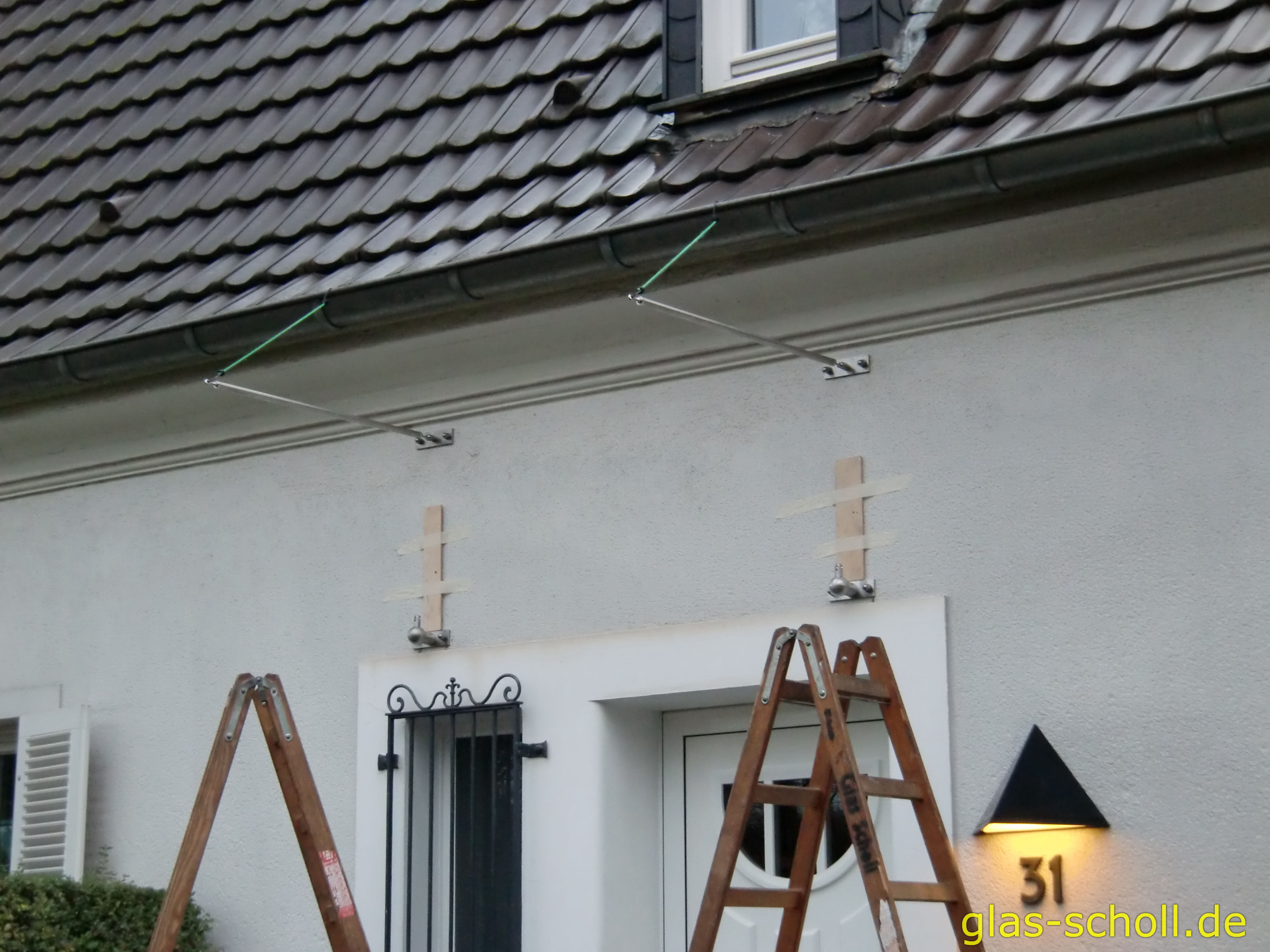

Montage (Vorbereitung)

Für bessere Qualität, Bild bitte anklicken

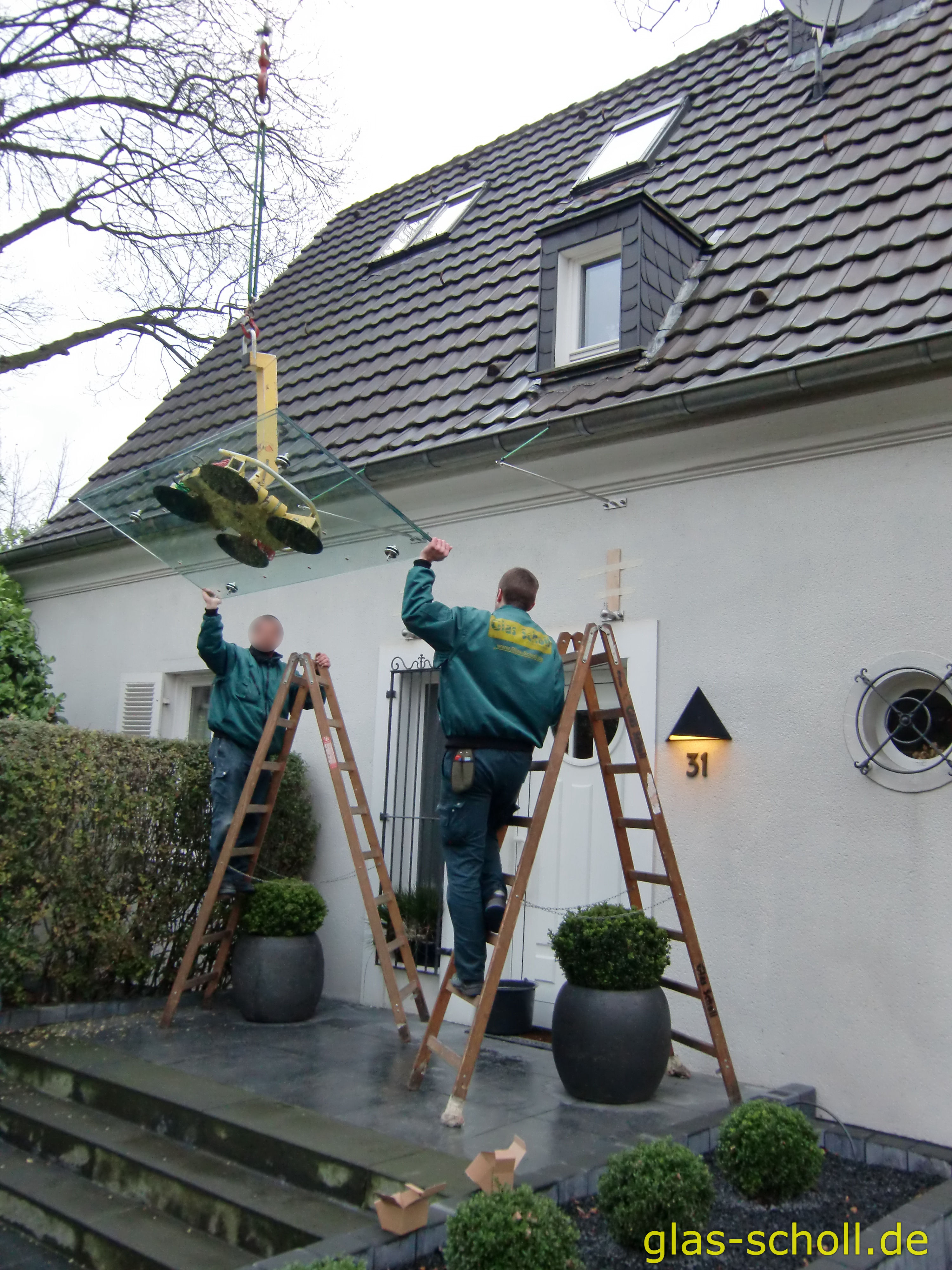

Montage mit dem Kran 1

Für bessere Qualität, Bild bitte anklicken

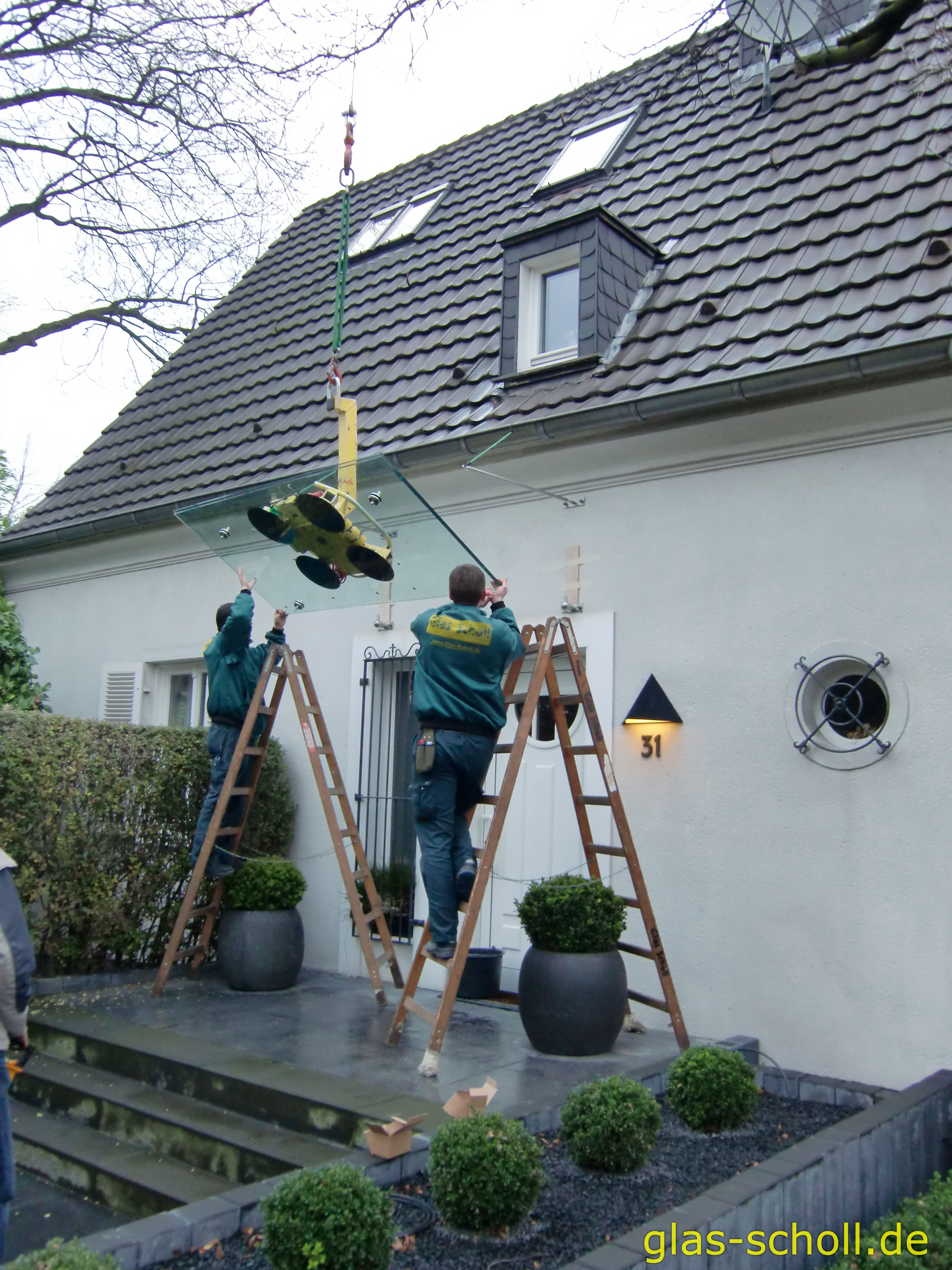

Montage mit dem Kran 2

Für bessere Qualität, Bild bitte anklicken

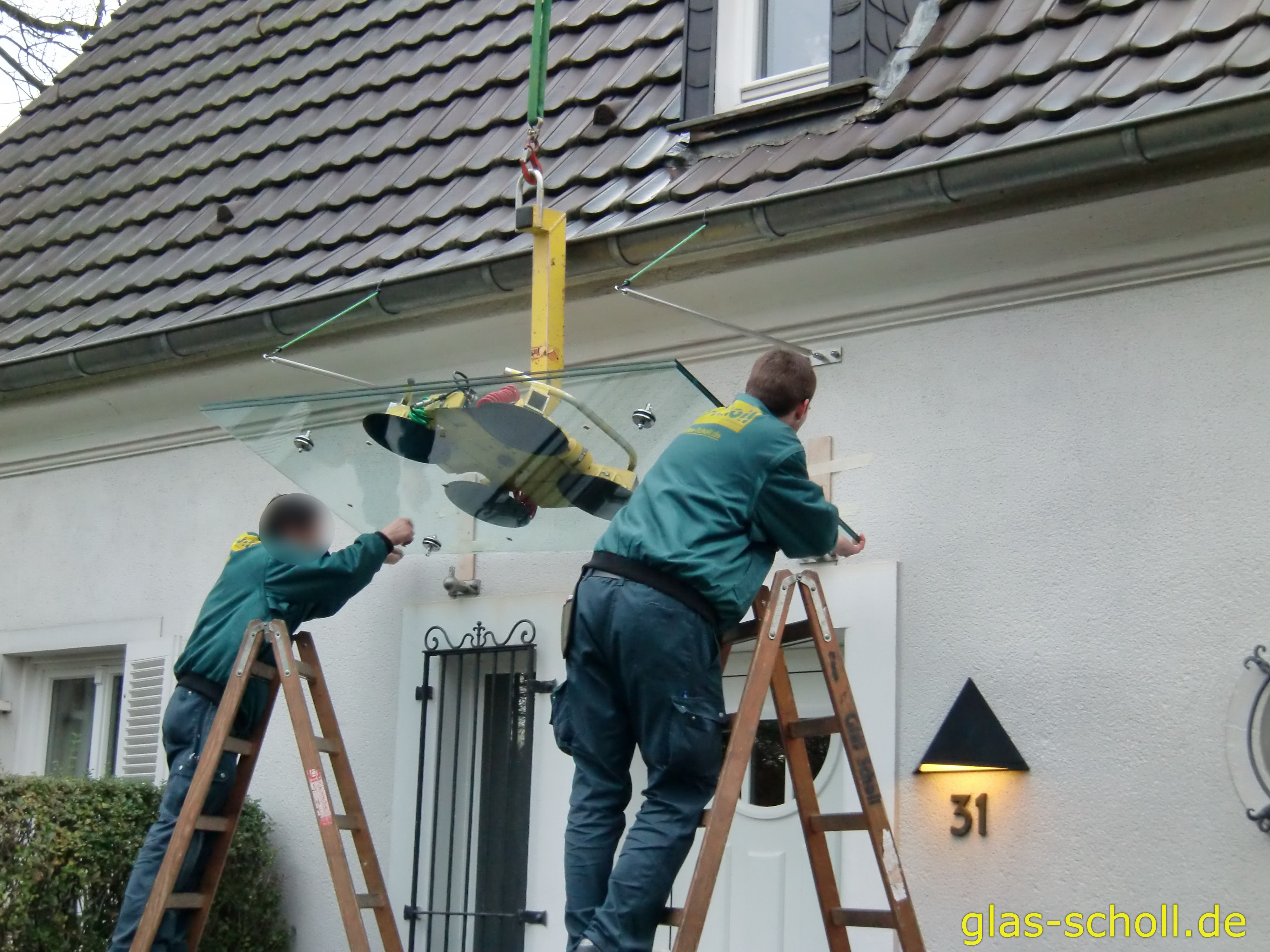

Montage mit dem Kran 3

Für bessere Qualität, Bild bitte anklicken

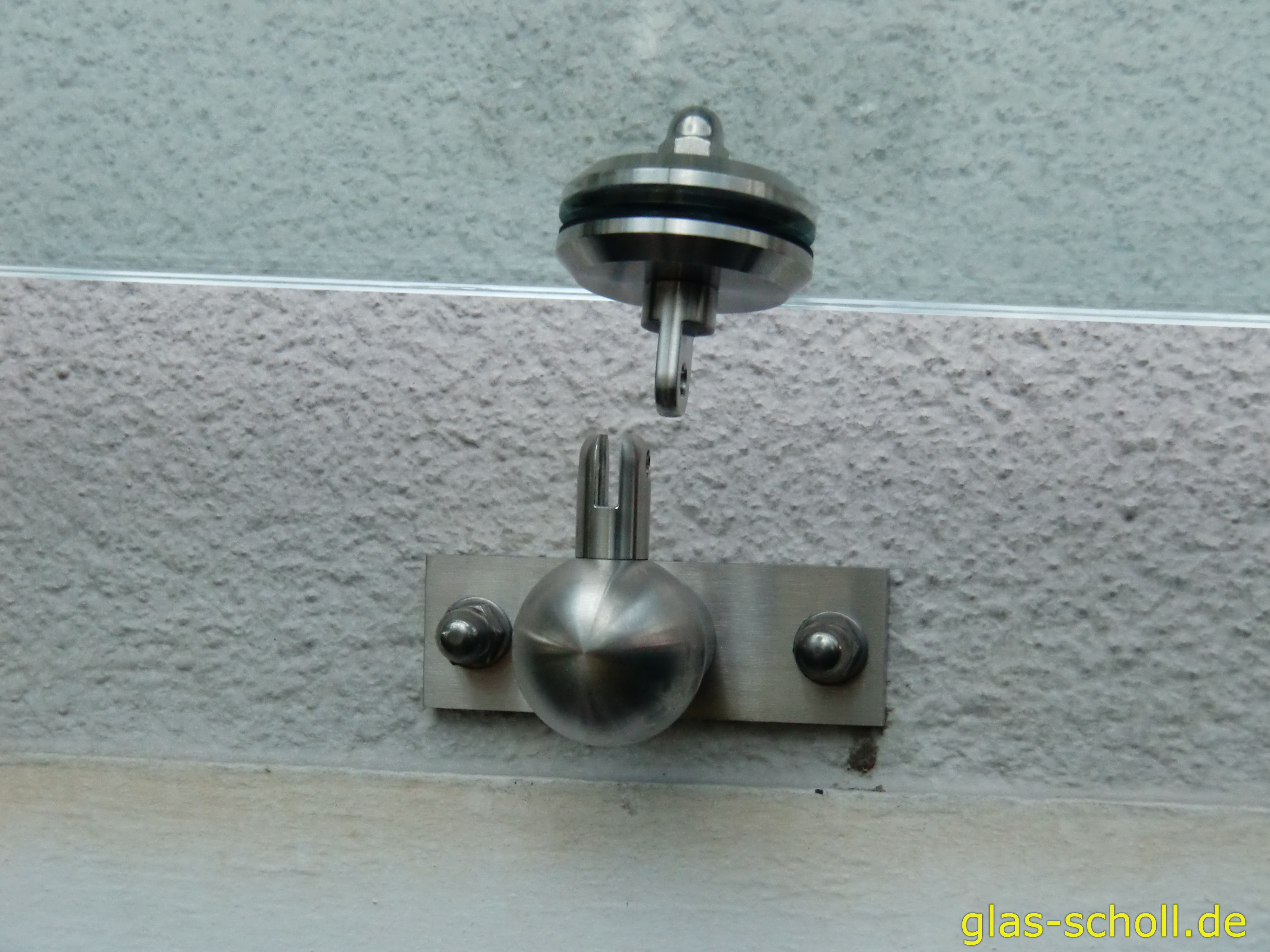

Montage mit dem Kran 4

Für bessere Qualität, Bild bitte anklicken

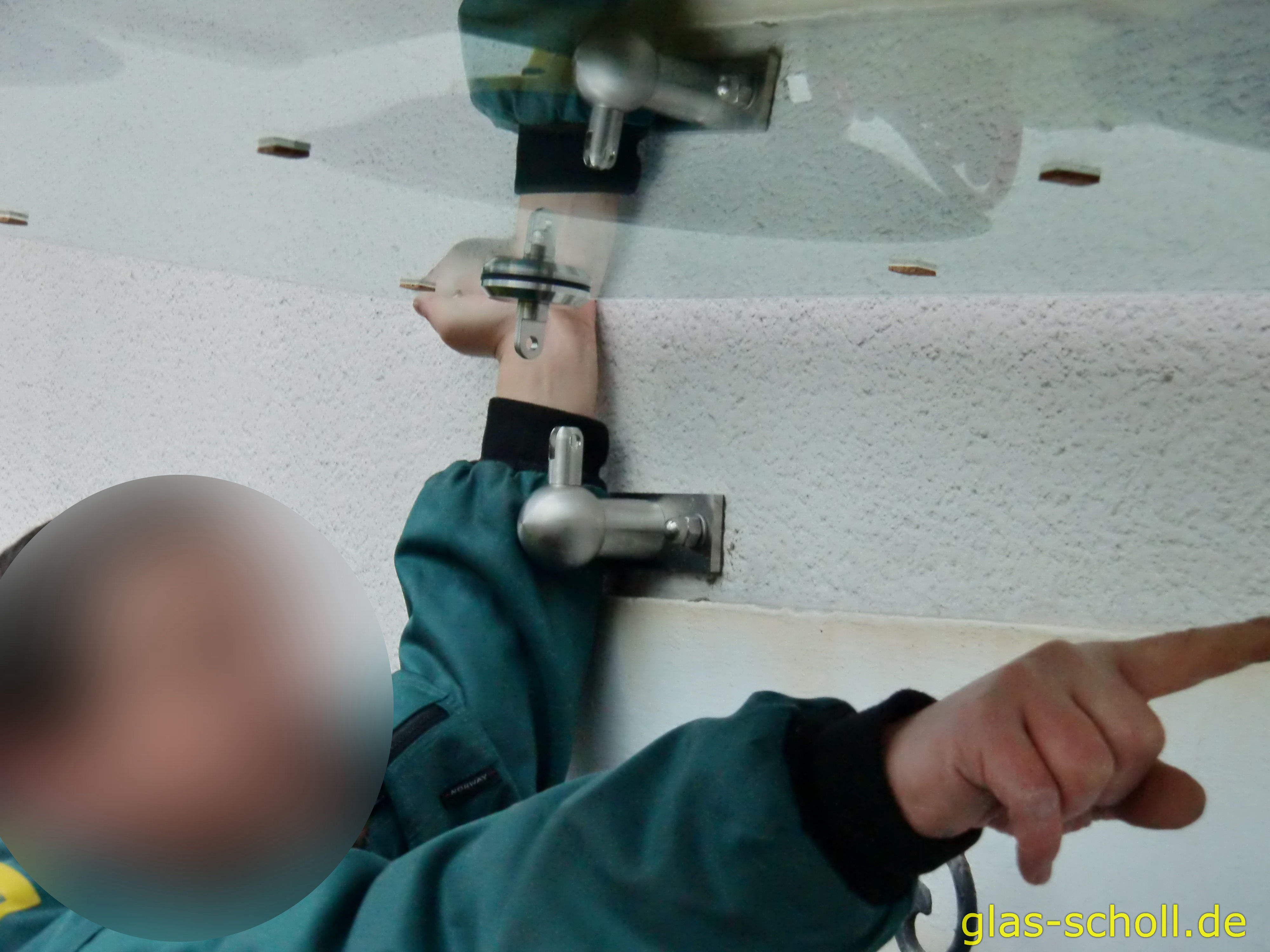

Montage mit dem Kran 5

Für bessere Qualität, Bild bitte anklicken

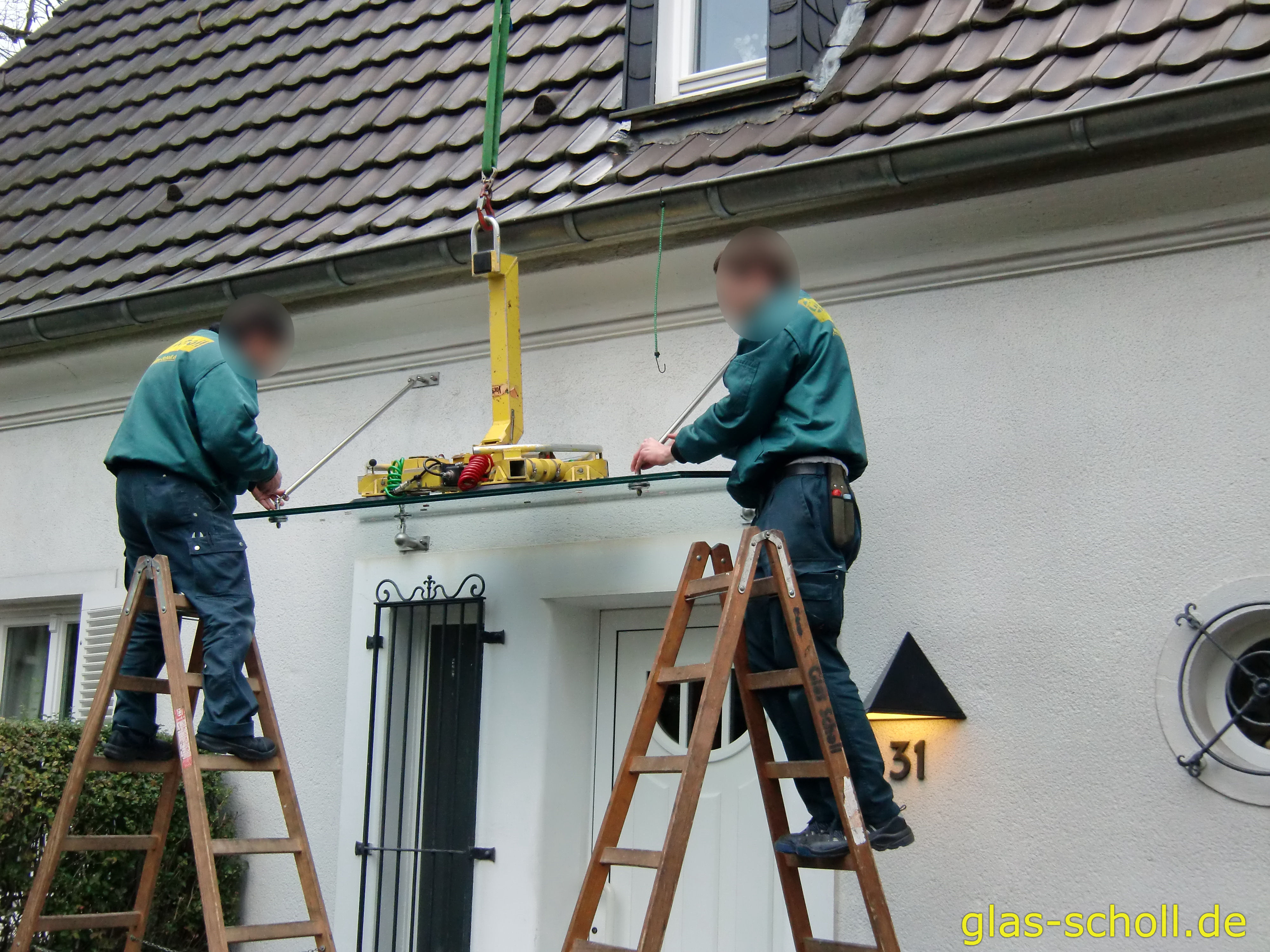

Montage mit dem Kran 6

Für bessere Qualität, Bild bitte anklicken

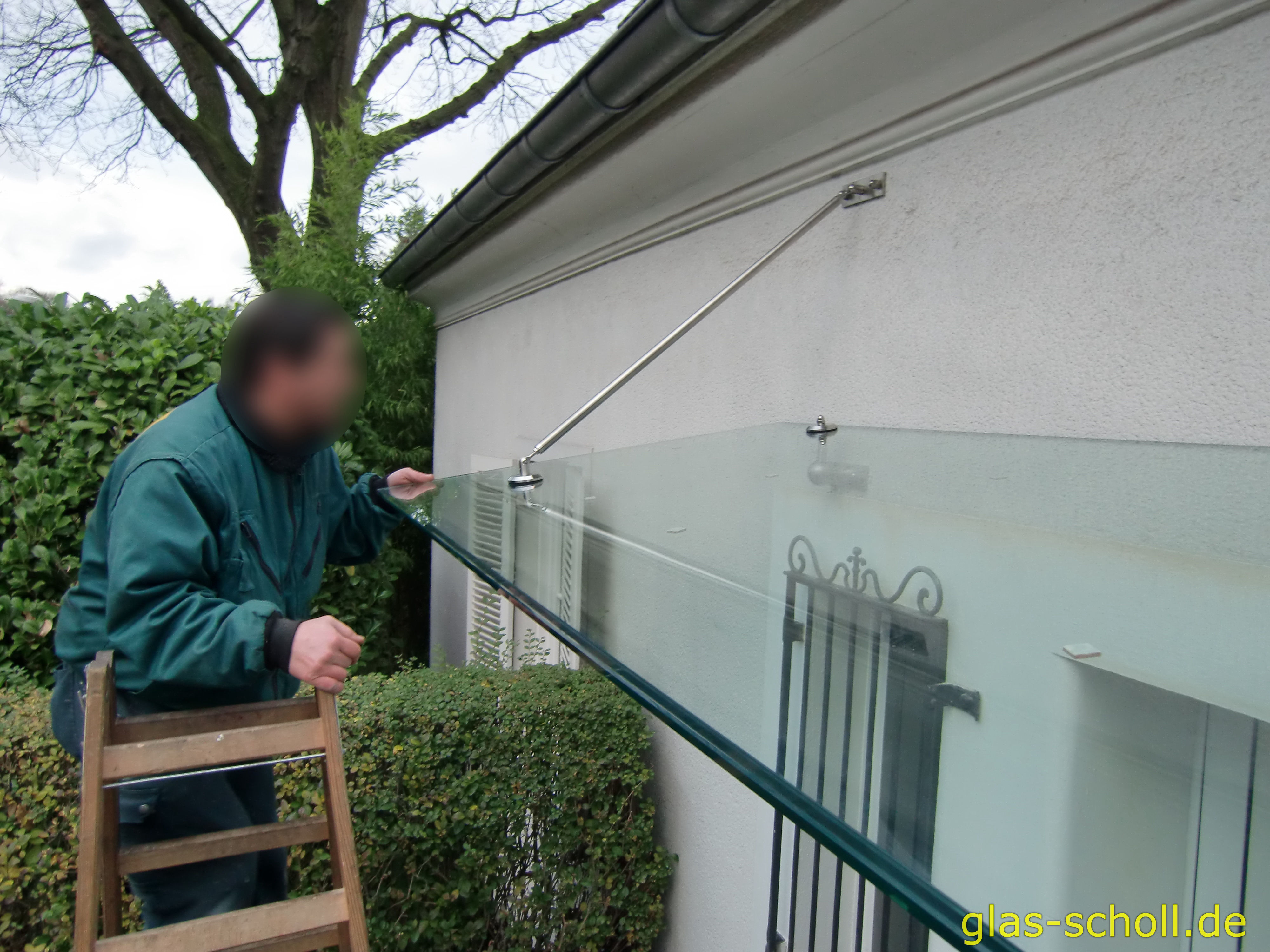

Montage mit dem Kran 7

Für bessere Qualität, Bild bitte anklicken

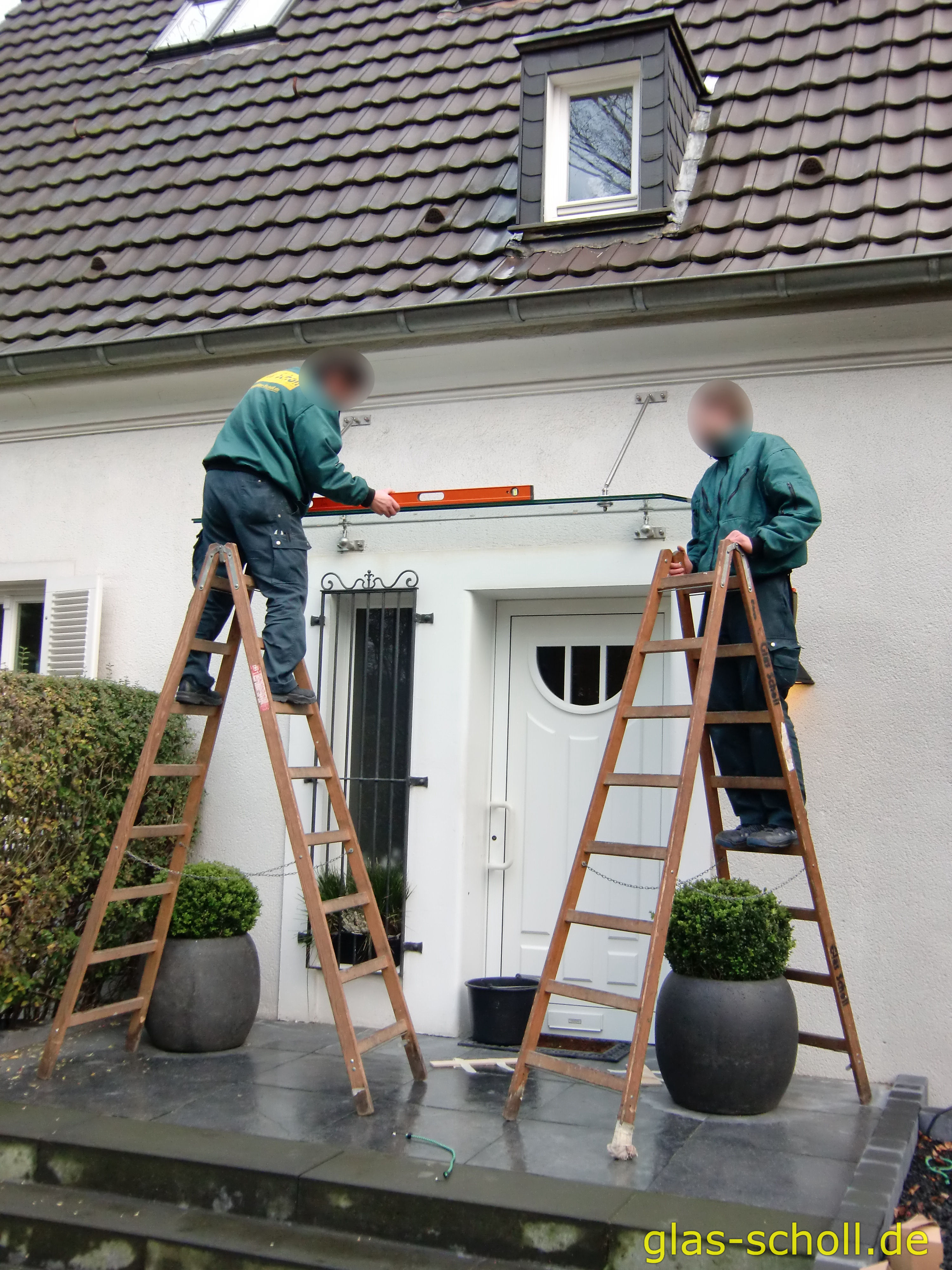

Montage mit dem Kran 8

Für bessere Qualität, Bild bitte anklicken
Auswahl der unterschiedlichen Wandhalter
