Glasgeländer als Absturzsicherung nach TRAV von Glas Scholl

Hier sehen Sie ein Glasgeländer als Absturzsicherung nach TRAV (Technische Regeln für die Verwendung von absturzsichernden Verglasungen). Da die TRAV in Deutschland Glasgeländer nur mit oberem Kantenschutz vorsieht, wurde oben ein dezentes eckiges Profil aufgesetzt.
Die Scheiben bestehen aus aus zwei Teilvorgespannten 8mm Scheiben, die mit einer 0,76´er PVB-Folie zu einer 16,76mm dicken Verbund-Sicherheits-Glas-Scheibe verbunden wurden.
Eine optisch ansprechende und transparente schöne Lösung.

Die Planung für diesem Bauvorhaben wurde durch das Architekturbüro Laue aus Mülheim an der Ruhr ausgeführt.
Zurück zum Index Zurück zur Hauptseite Unsere Referenzen - Fundgrube unserer Webseite

Für bessere Bildqualität, Bilder bitte anklicken! (F11 für Vollbild-Ansicht)

Für bessere Qualität, Bild anklicken
vorher (von der Seite)

Für bessere Qualität, Bild anklicken
vorher (von der Seite)

Für bessere Qualität, Bild anklicken

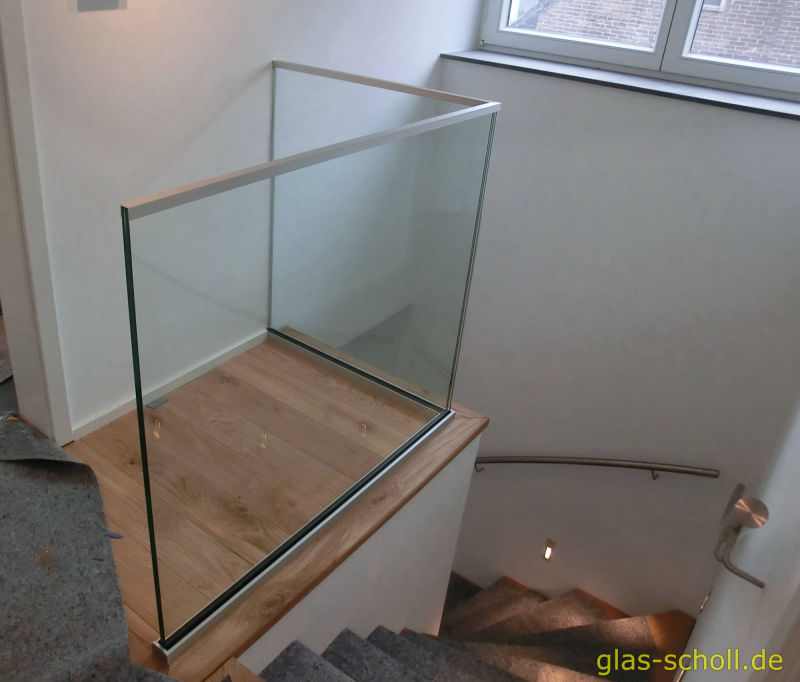

fertig (von der Seite)

Für bessere Qualität, Bild anklicken
Einbau-Skizze

Für bessere Qualität, Bild anklicken
vorher (von innen)

Für bessere Qualität, Bild anklicken
fertig (von innen)

Für bessere Qualität, Bild anklicken
vorher (von vorne)

Für bessere Qualität, Bild anklicken
vorher (von vorne)

Für bessere Qualität, Bild anklicken
fertig (von vorne)

Für bessere Qualität, Bild anklicken
vorher (von vorne2)

Für bessere Qualität, Bild anklicken
vorher (von vorne3)

Für bessere Qualität, Bild anklicken
Geländer-Eckverbindung Kantenschutz nach TRAV

Für bessere Qualität, Bild anklicken
fertig (von innen)

Für bessere Qualität, Bild anklicken
fertig (Endkappe)

Für bessere Qualität, Bild anklicken

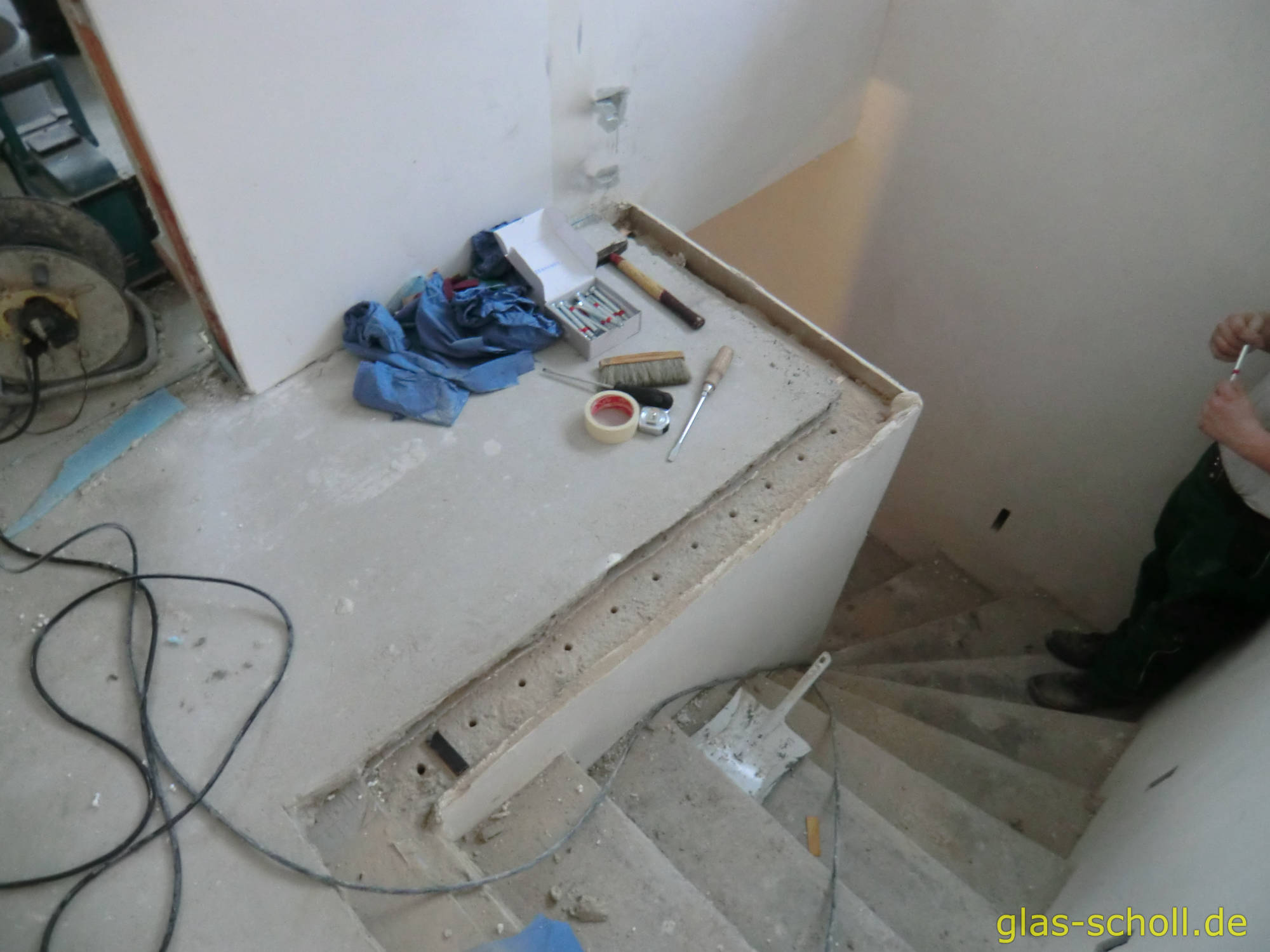

Glasgeländer Montage1

Für bessere Qualität, Bild anklicken

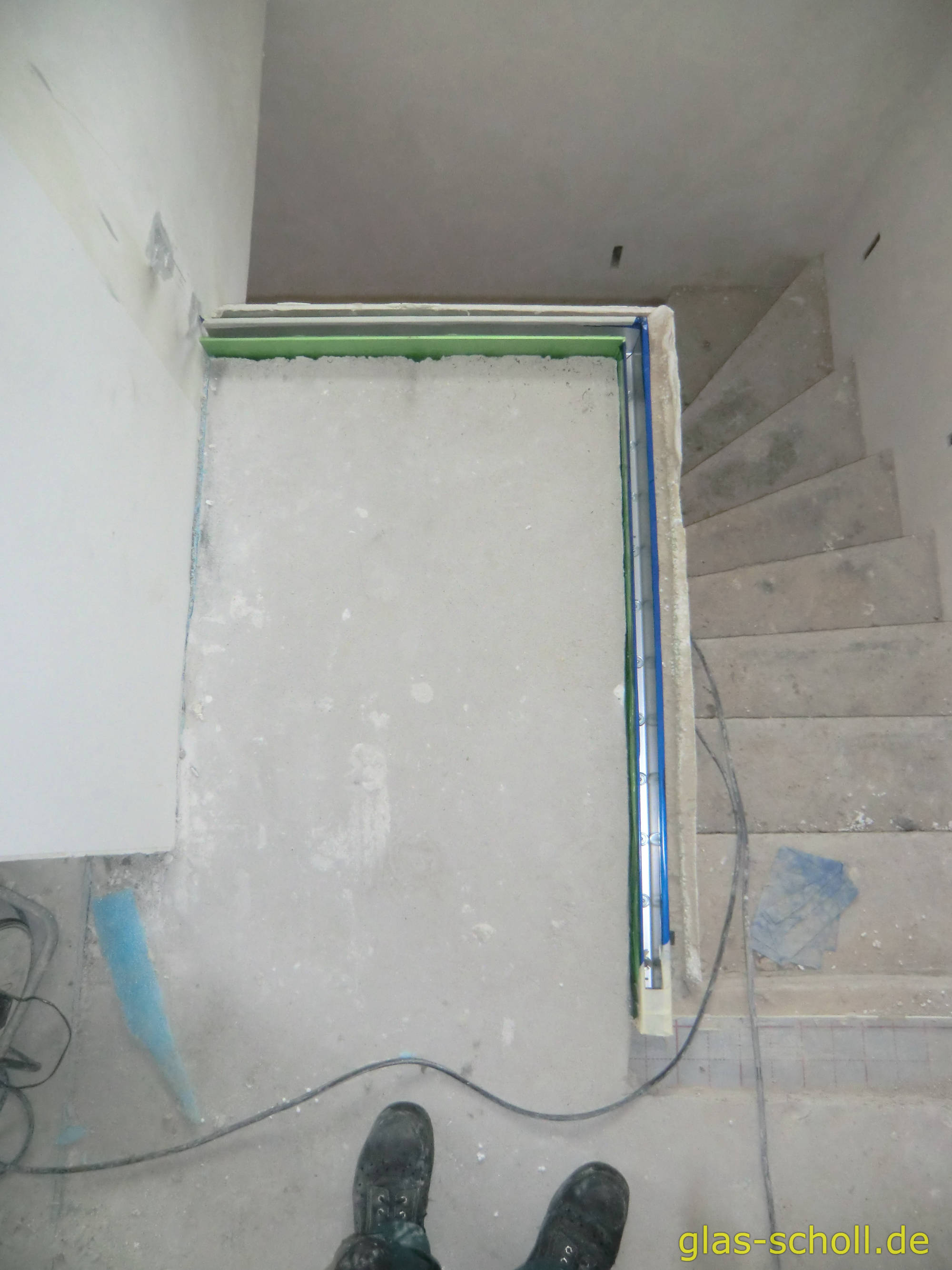

Glasgeländer Montage2

Für bessere Qualität, Bild anklicken

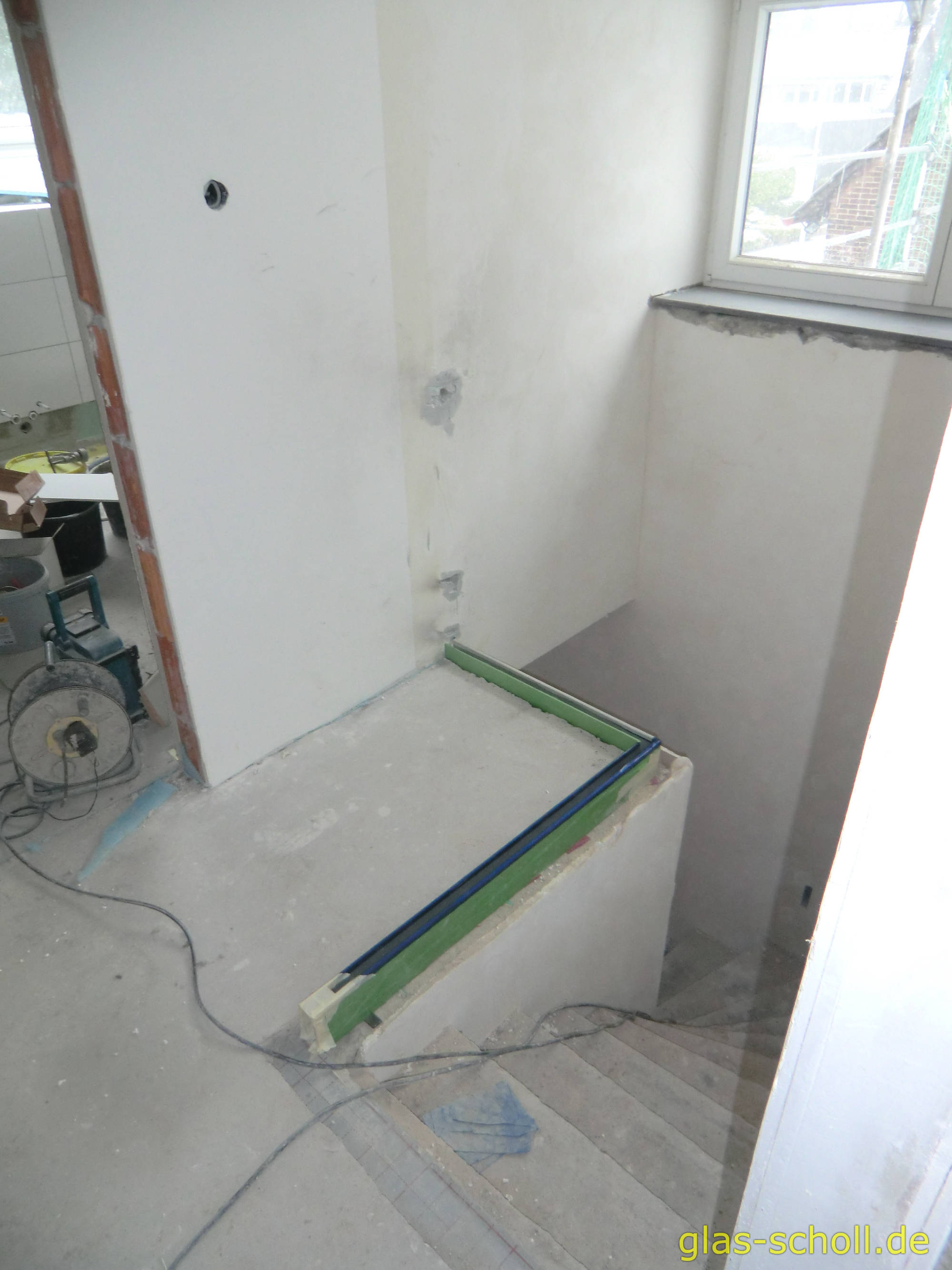

Glasgeländer Montage3

Für bessere Qualität, Bild anklicken

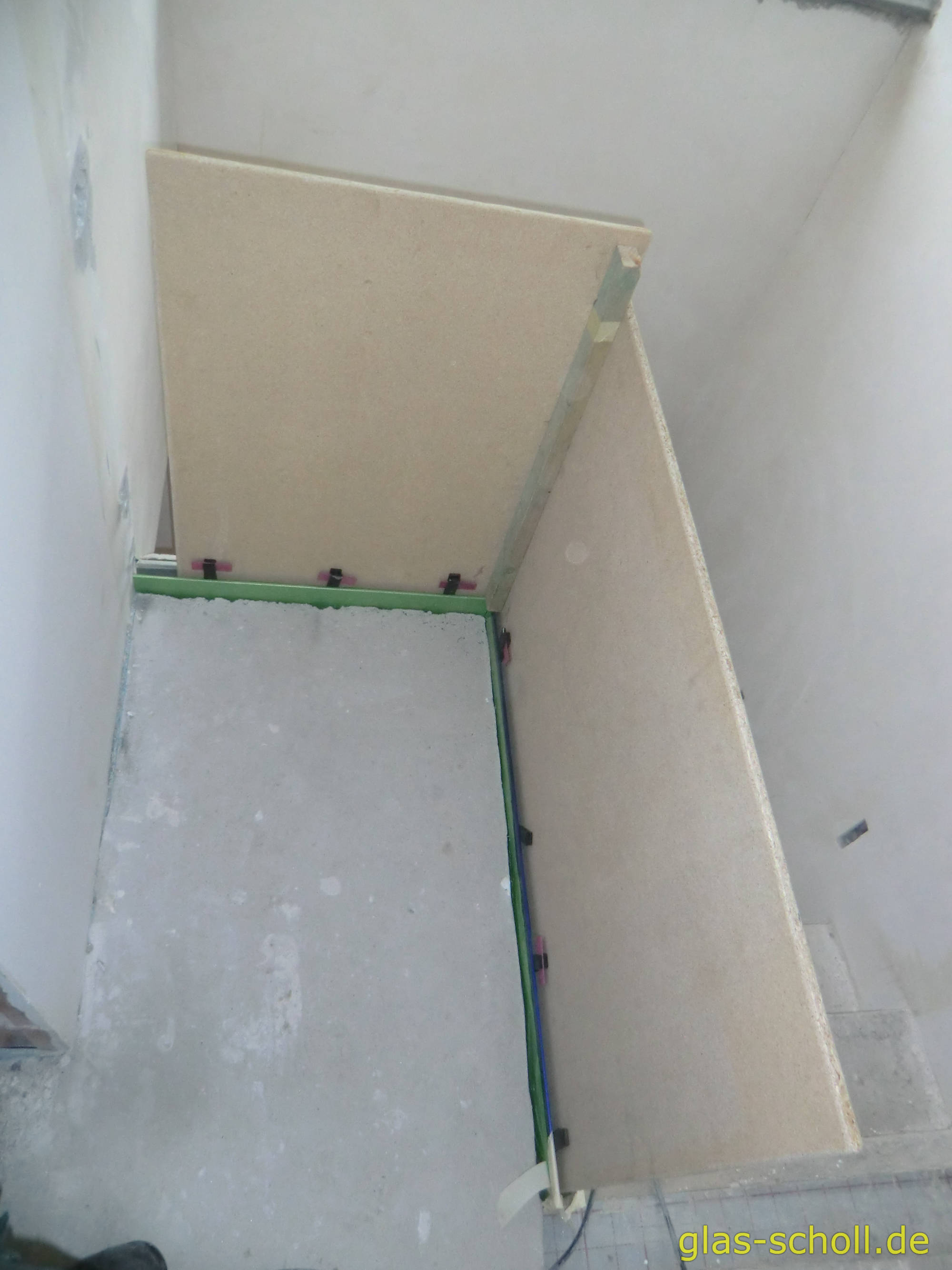

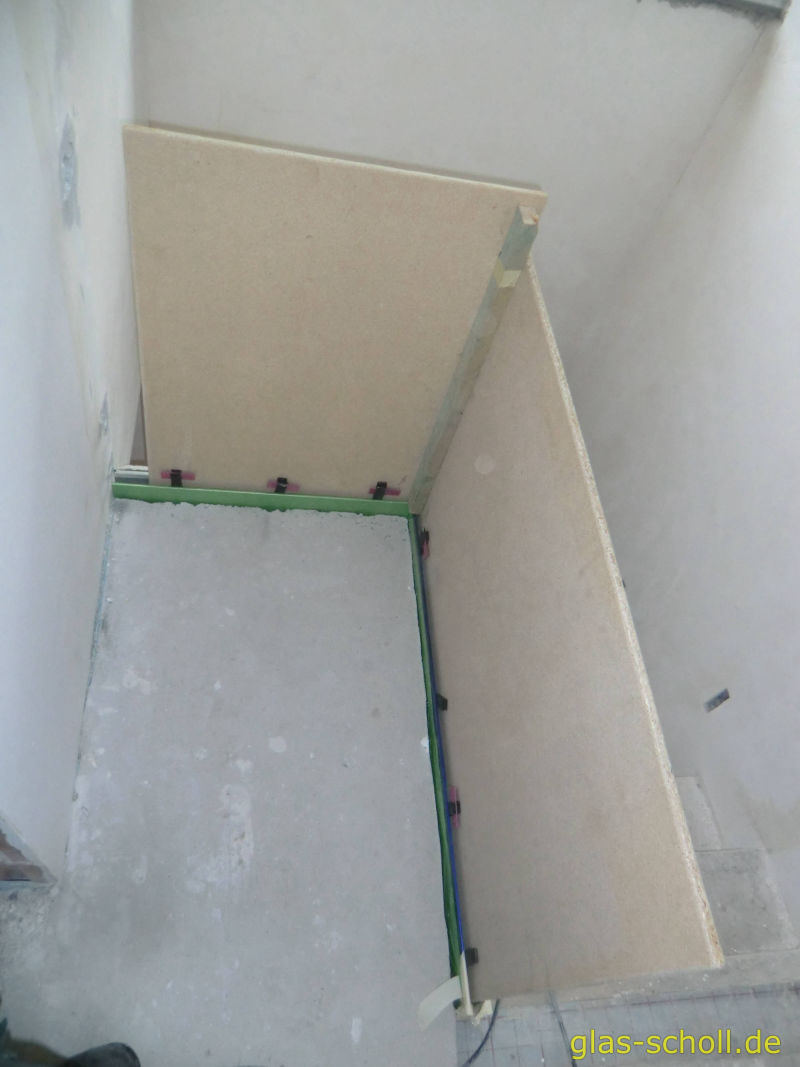

Glasgeländer Montage4

Für bessere Qualität, Bild anklicken

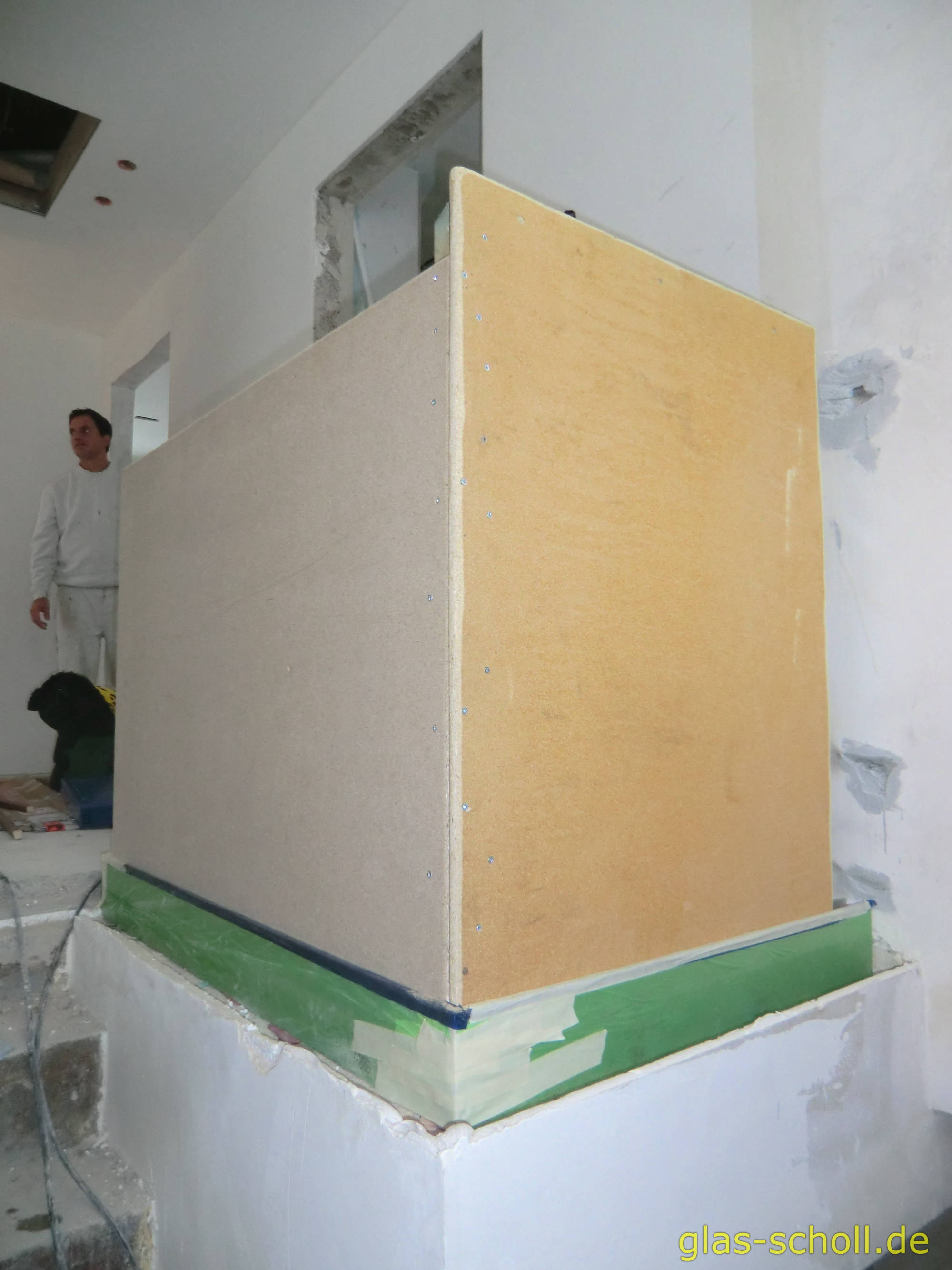

Glasgeländer Montage5

Für bessere Qualität, Bild anklicken

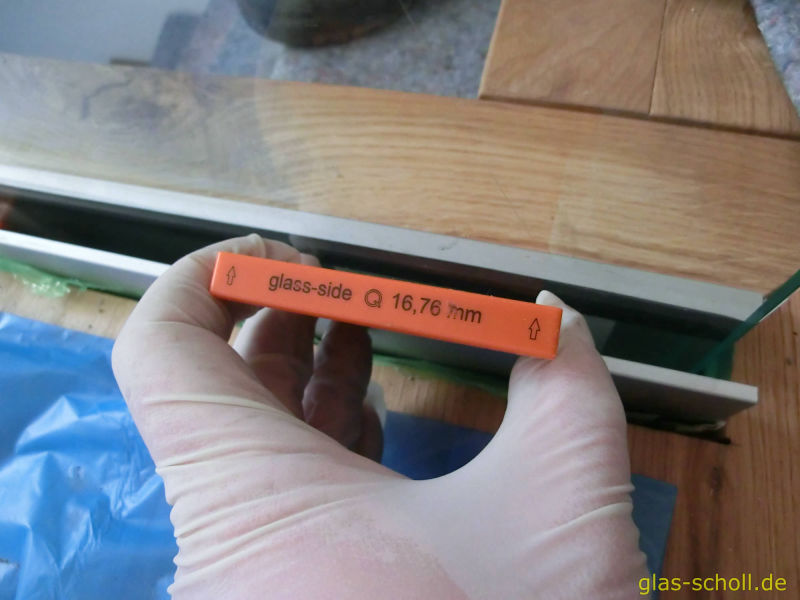

Glasgeländer Verkeilung1

Für bessere Qualität, Bild anklicken
Glasgeländer Verkeilung2

Für bessere Qualität, Bild anklicken
Glasgeländer Verkeilung3

Für bessere Qualität, Bild anklicken
Glasgeländer Verkeilung4

Für bessere Qualität, Bild anklicken
Glasgeländer Verkeilung5

Für bessere Qualität, Bild anklicken
Glasgeländer Verkeilung6

Für bessere Qualität, Bild anklicken
Glasgeländer Verkeilung9

Für bessere Qualität, Bild anklicken
Glasgeländer Verkeilung10

Für bessere Qualität, Bild anklicken
Glasgeländer Verkeilung11

Für bessere Qualität, Bild anklicken
Glasgeländer Verkeilung12

Für bessere Qualität, Bild anklicken

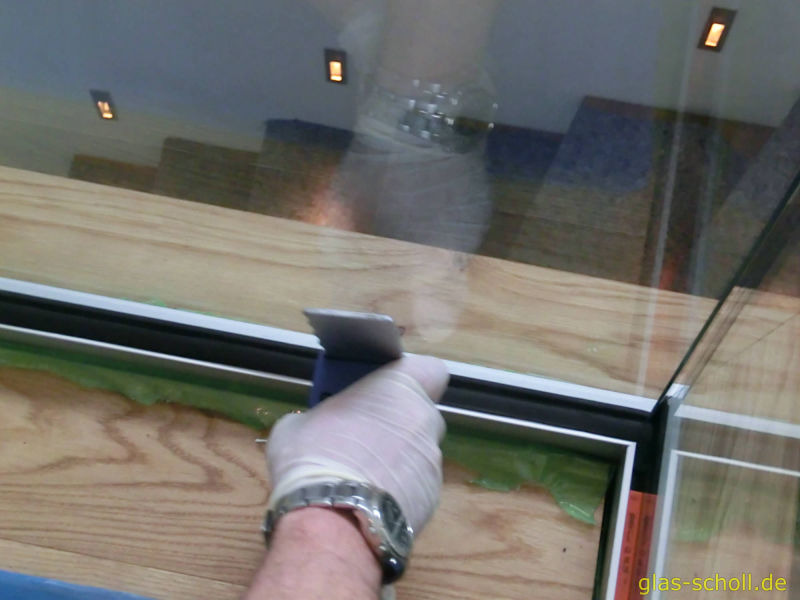

Glasgeländer Verkeilung13

Für bessere Qualität, Bild anklicken
Glasgeländer Verkeilung14

Für bessere Qualität, Bild anklicken
Glasgeländer Verkeilung15
